KyteLabs InfoBase - Semiconductor Data Last modified: 2018-03-09 (19119)

A
Anhang
Appendix
Abbildungen
Figures and Outlines
A.7

Vorige Seite - Previous Page Seitenende - End of Page Inhalt - Table of Contents Start - Top of Document Nächste Seite - Next Page

A.7.2
Metallgehäuse
Metal Cases

Bild kyte JEDEC - Old ProElectron DIN JEDEC - New Spezial

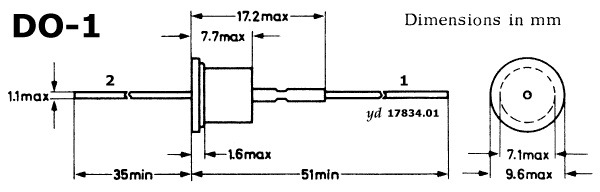

DO-1   DO-1

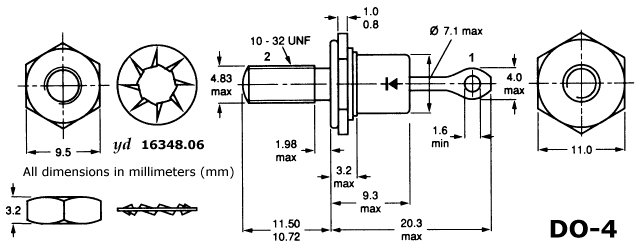

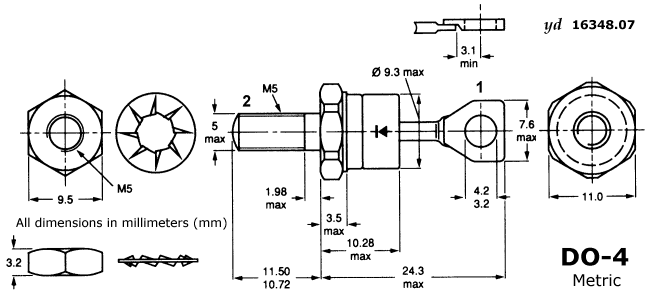

DO-4DO-4M   DO-4

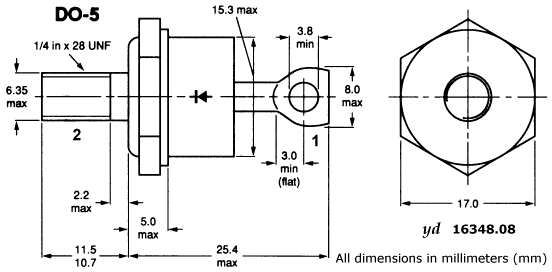

DO-5   DO-5
DO-13   DO-13   56A2 DIN 41883 DO-202AA

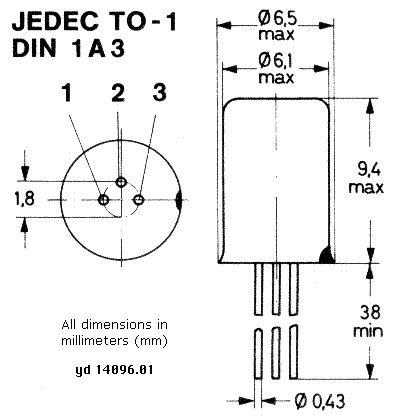

TO-1 C3D9 TO-1   1A3DIN 41871

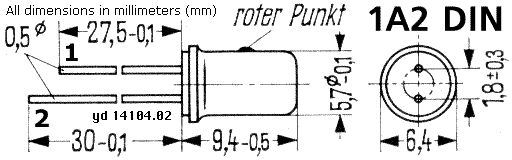

DIN1A2 C2H9 TO-1 (2-pin)   1A2DIN 41871

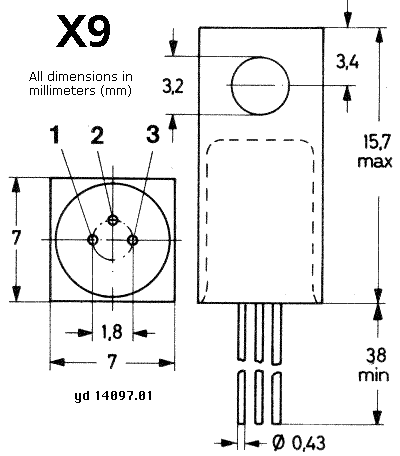

X9 C3I15 (TO-1)   1A3KDIN 41871   X9

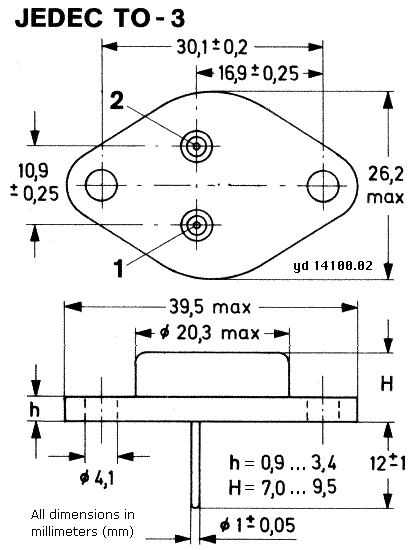

TO-3   TO-3   3A2 3B2DIN 41872 TO-204AA
TO-3   TO-3   3A2DIN 41872 TO-204AE
DIN3A3   TO-3 (3-pin)   3A3DIN 41872

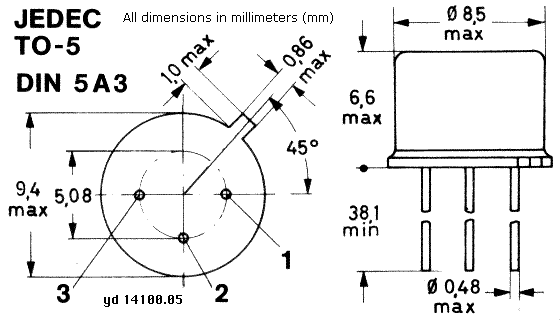

TO-5 C3C6 TO-5   5A3DIN 41873

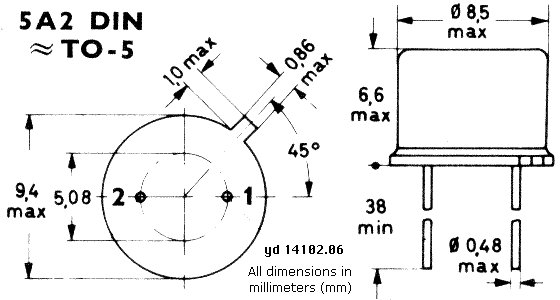

DIN5A2   TO-5 (2-pin)   5A2DIN 41873 TO-205AA

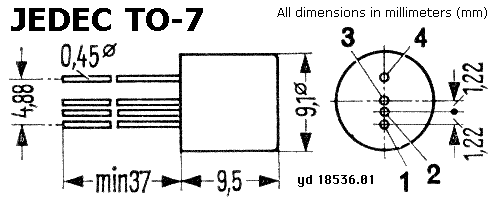

TO-7 L4A9 TO-7

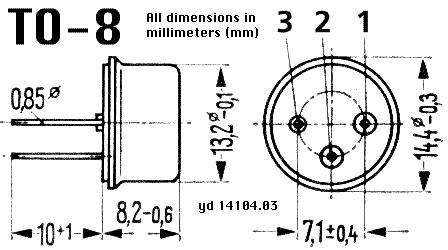

TO-8 C3F8 TO-8   8A3DIN 41878

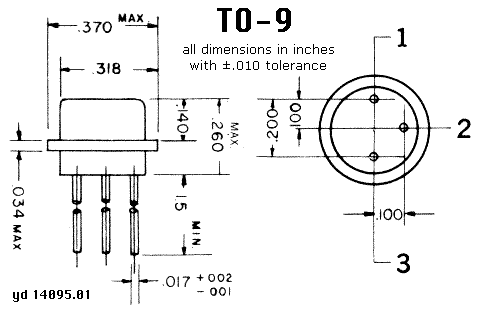

TO-9   TO-9

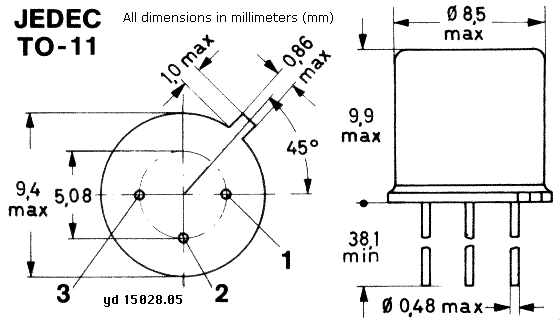

TO-11 C3C9 TO-11

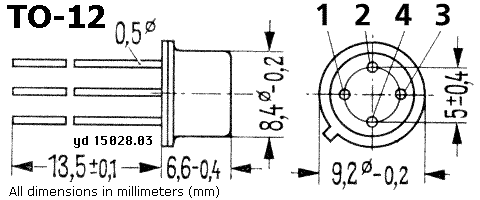

TO-12 C4C6 TO-12   5C4DIN 41873 TO-205AB

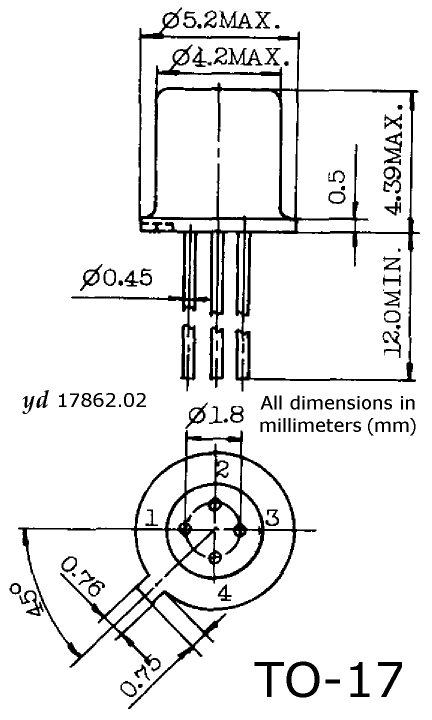

TO-17 C4E5 TO-17

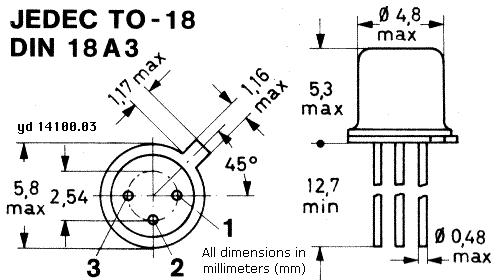

TO-18 C3A5 TO-18   18A3DIN 41876 TO-206AA

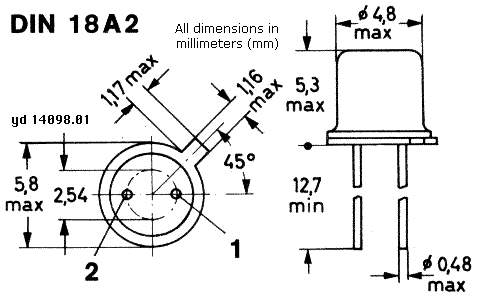

DIN18A2 C2F5 TO-18 (2-pin)   18A2DIN 41876

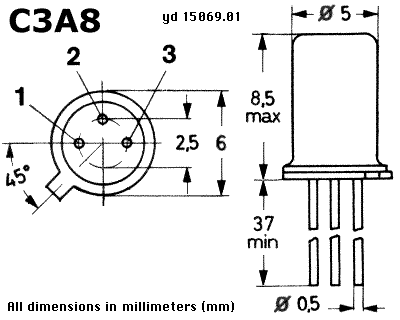

C3A8 C3A8 (TO-18)

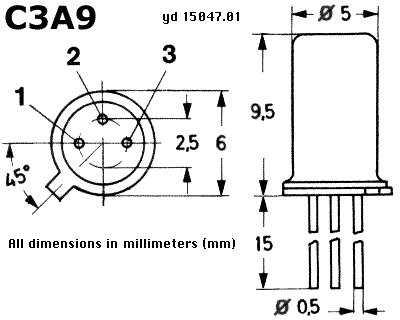

C3A9 C3A9 (TO-18)   18B3DIN 41876

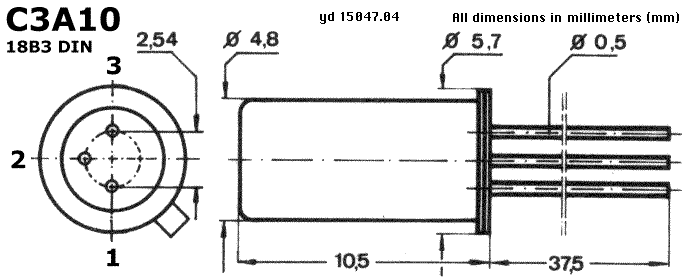

C3A10 C3A10 (TO-18)   18B3DIN 41876

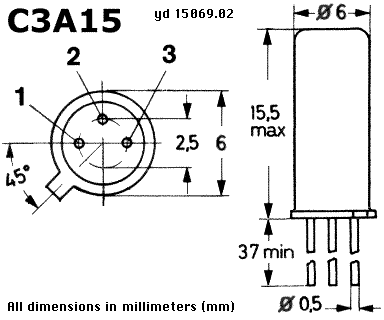

C3A15 C3A15 (TO-18)

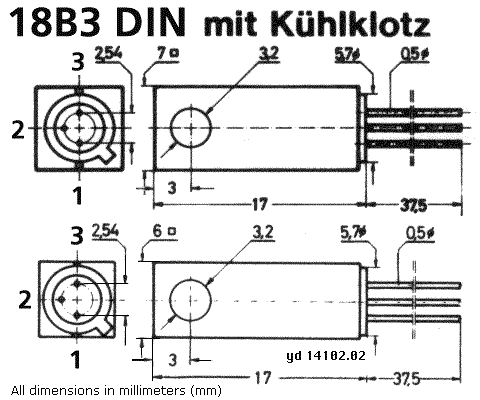

K18B3 C3J17 (TO-18)   18B3KDIN 41876

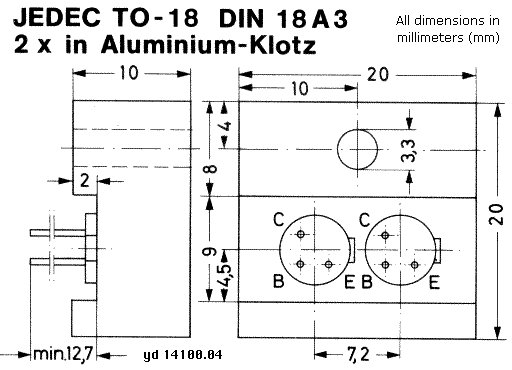

2x TO-18   2x TO-18
TO-22   TO-22

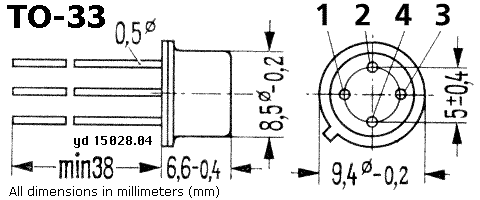

TO-33 C4C6 TO-33     TO-205AC

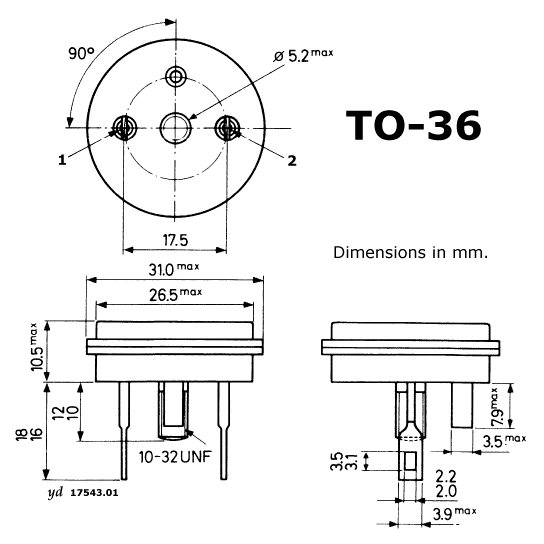

TO-36   TO-36

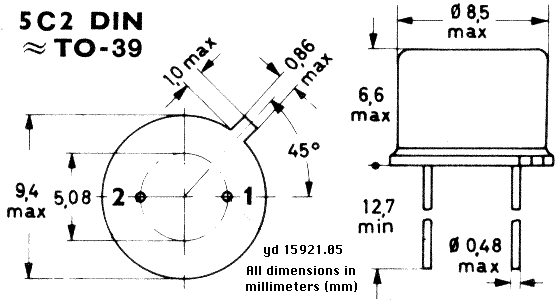

DIN5C2   TO-39 (2-pin)   5C2DIN 41873 (TO-205AD)

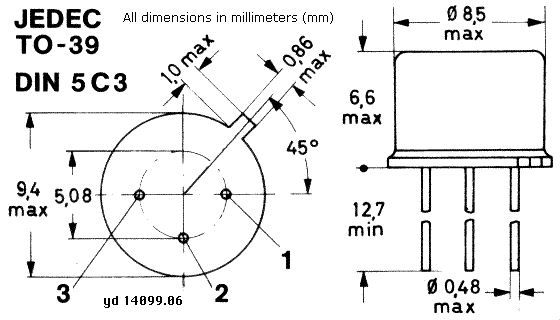

TO-39 C3C6 TO-39 SOT-5 5C3DIN 41873 TO-205AD

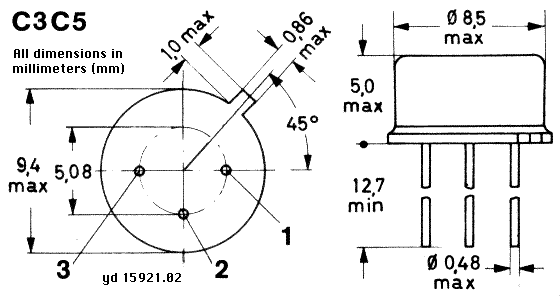

C3C5 C3C5 (TO-39)     (TO-205AG)

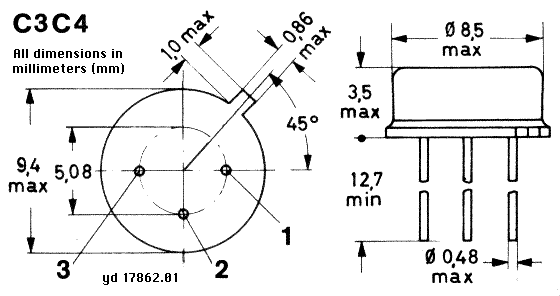

C3C4 C3C4 (TO-39)     (TO-205AG)
TO-40 L3R13 TO-40

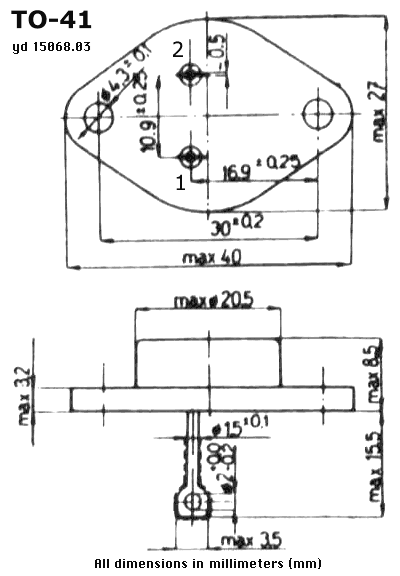

TO-41   TO-41     TO-204AB

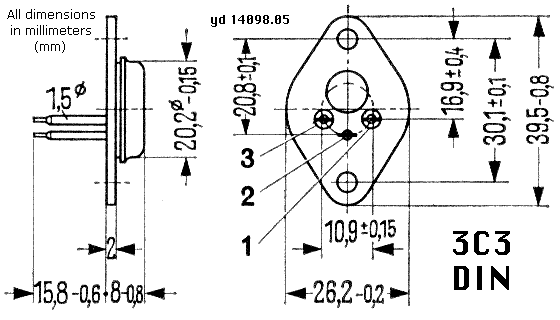

TO-41   TO-41 (3-pin)   3C3DIN 41872

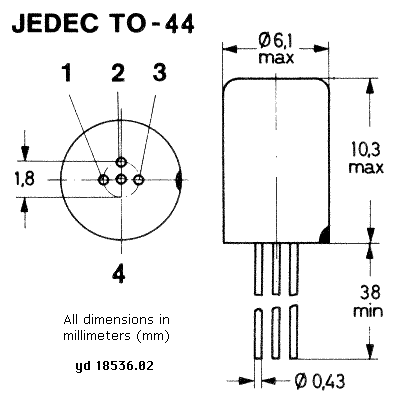

TO-44 C4D10 TO-44

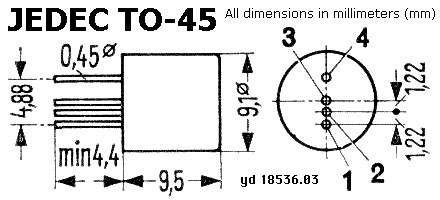

TO-45 L4A9 TO-45

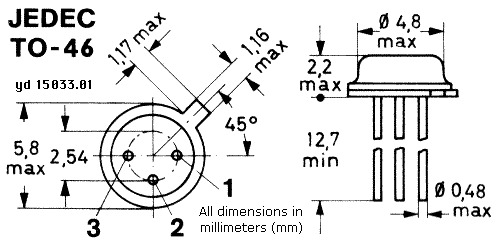

TO-46 C3A2 TO-46     TO-206AB

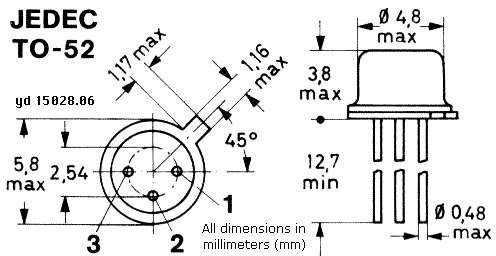

TO-52 C3A3 TO-52     TO-206AC

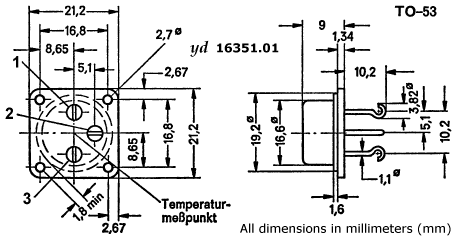

TO-53   TO-53
    TO-56     = TO-206AE
TO-59   TO-59     TO-210AA

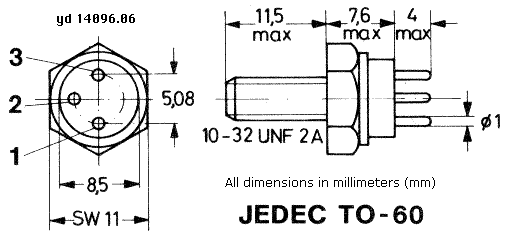

TO-60   TO-60     TO-210AB

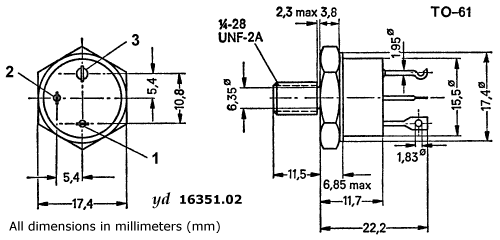

TO-61   TO-61     TO-210AC

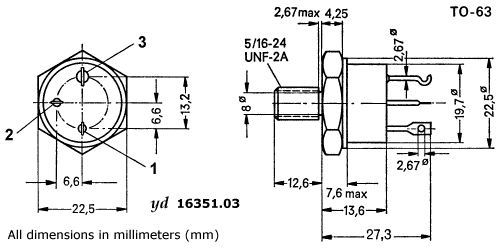

TO-63   TO-63     TO-210AE

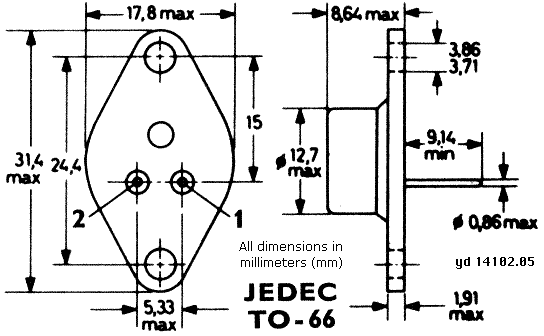

TO-66   TO-66     TO-213AA
TO-213MA

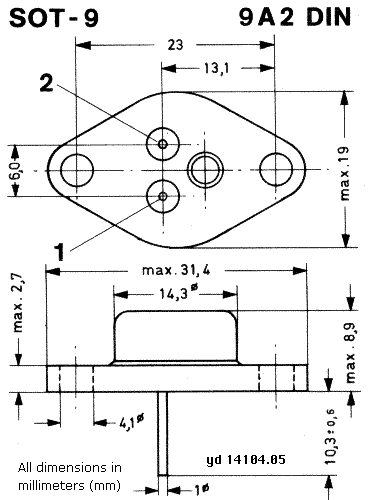

SOT-9   (TO-66) SOT-9 9A2DIN 41875

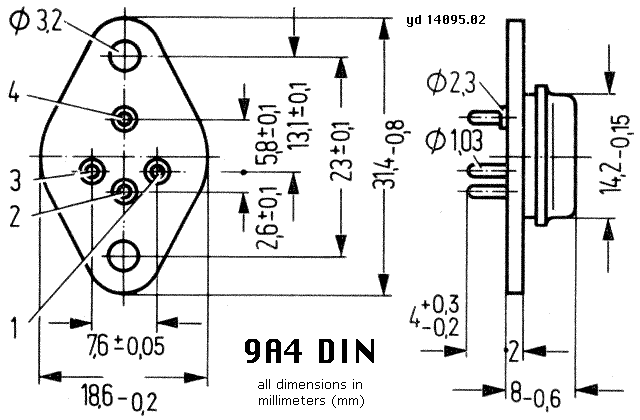

9A4 DIN   (TO-66) SOT-9 (4-pin) 9A4DIN 41875
TO-68   TO-68

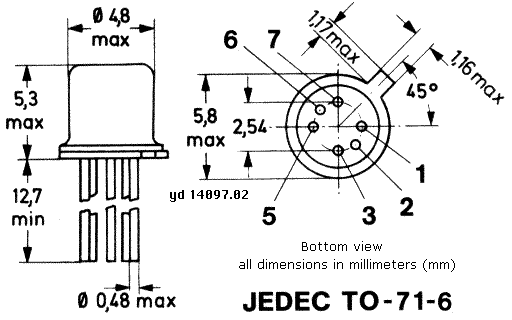

TO-71   TO-71 (6-pin)

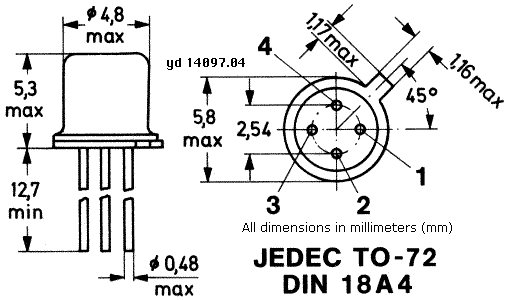

TO-72 C4A5 TO-72   18A4DIN 41876 TO-206AF

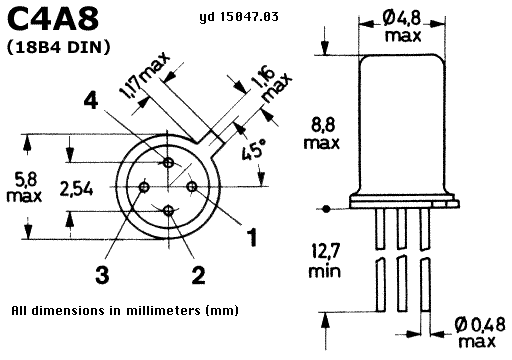

C4A8 C4A8 (TO-72)   18B4DIN 41876

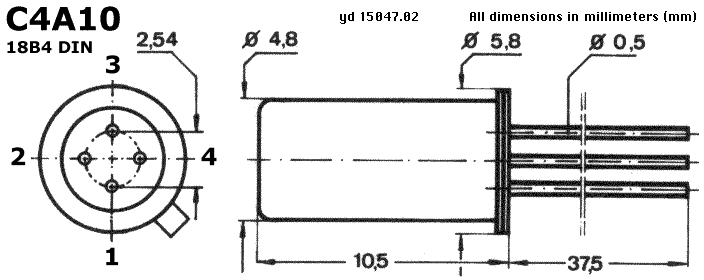

C4A10 C4A10 (TO-72)   18B4DIN 41876

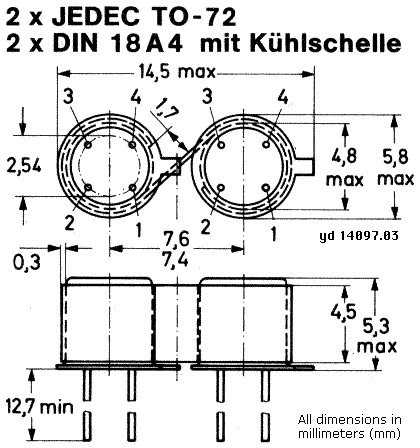

2x TO-72   2x TO-72

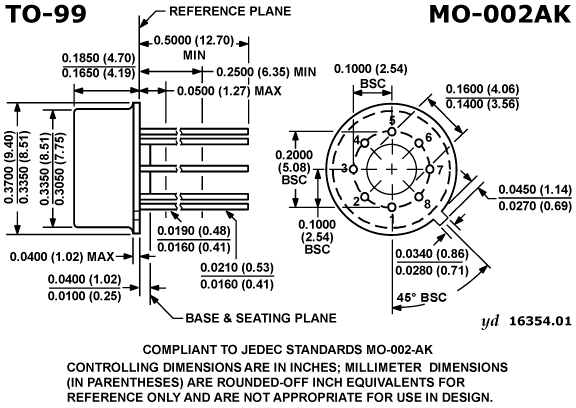

TO-99   TO-99     MO-002AK

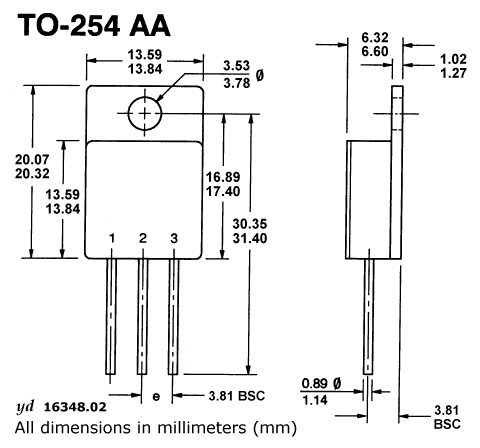

TO-254AA         TO-254AA

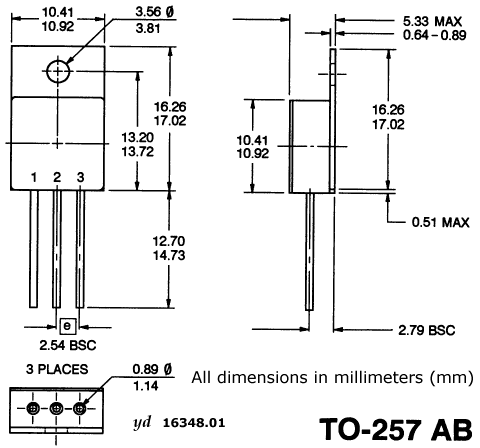

TO-257AB         TO-257AB
A1E26 A1E26
A2U31 A2U31

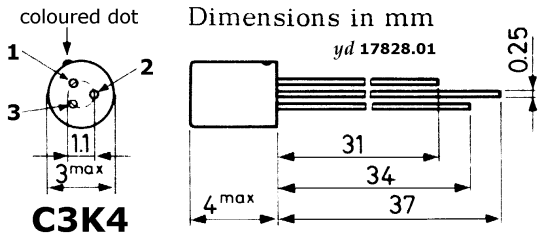

C3K4 C3K4
C3O8 C3O8
C3O11 C3O11
C3P10 C3P10

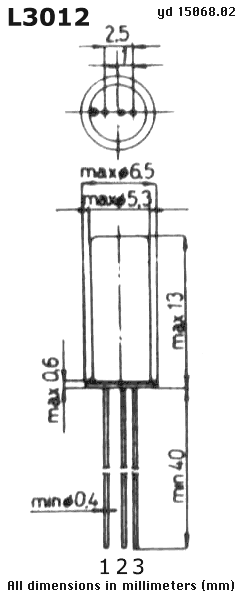

L3O12 L3O12

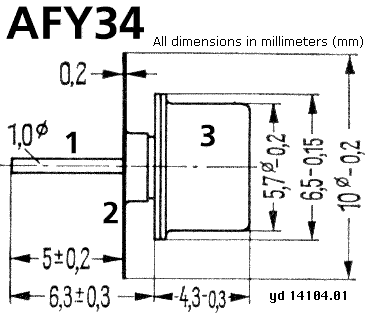

AFY34 K3A6         AFY34
TV44 K3B6         TV44

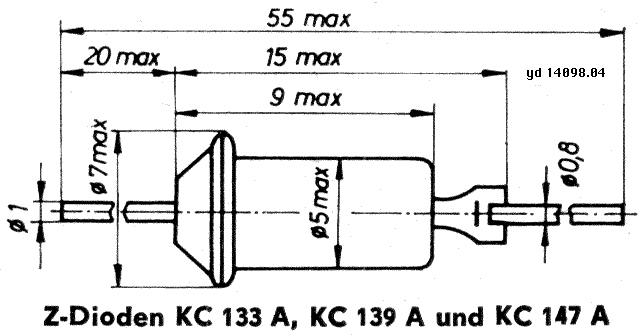

KS133A           KS133A

A.7.3
Metall-Keramik-Gehäuse
Metal-Ceramic Cases

Bild kyte JEDEC - Old ProElectron DIN JEDEC - New Spezial

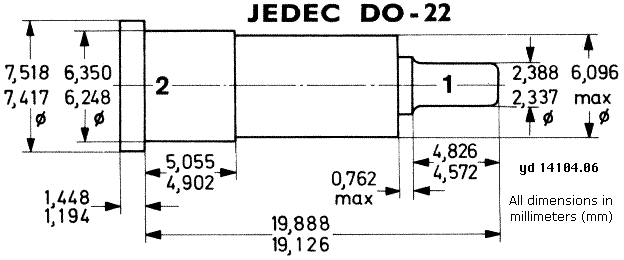

DO-22   DO-22
DO-23   DO-23

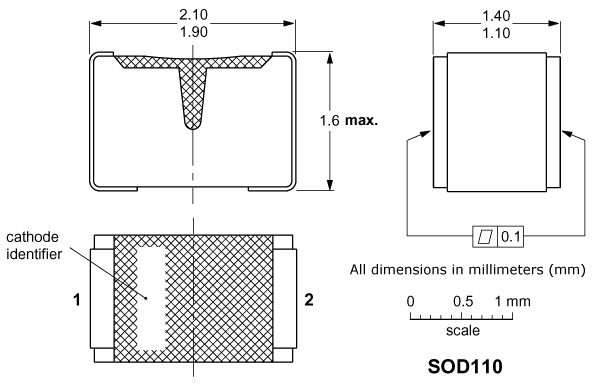

SOD-110     SOD-110

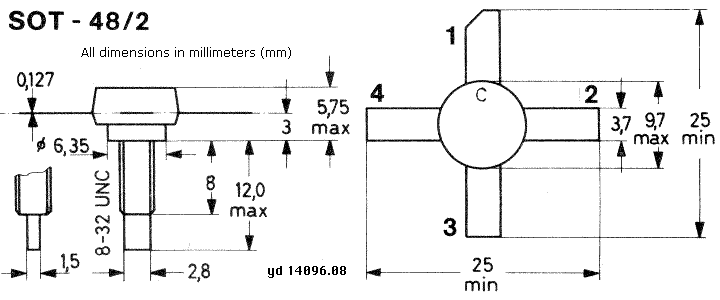

SOT-48/2     SOT-48

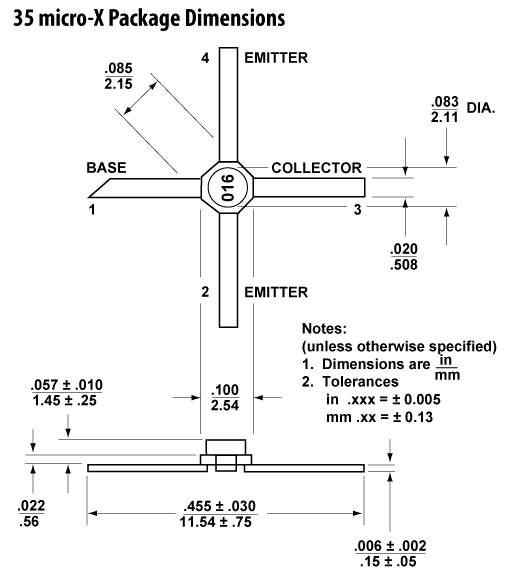

35 micro-X           35 micro-X

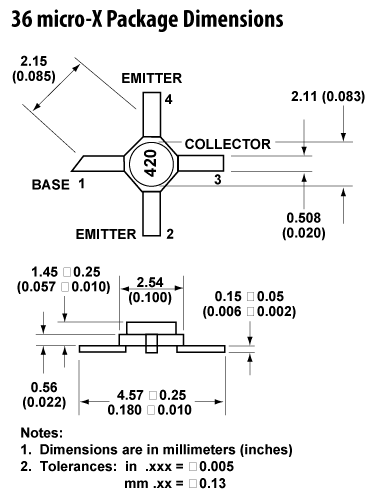

36 micro-X           36 micro-X

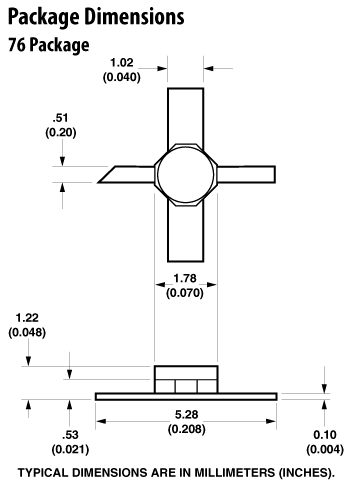

76 X           76 X

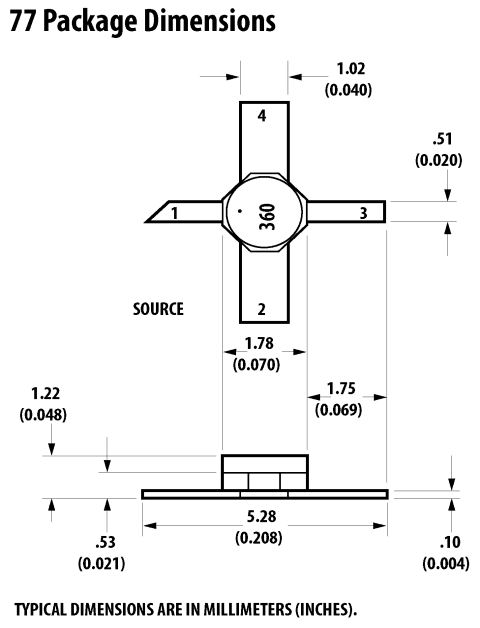

77 X           77 X
100mil           100mil

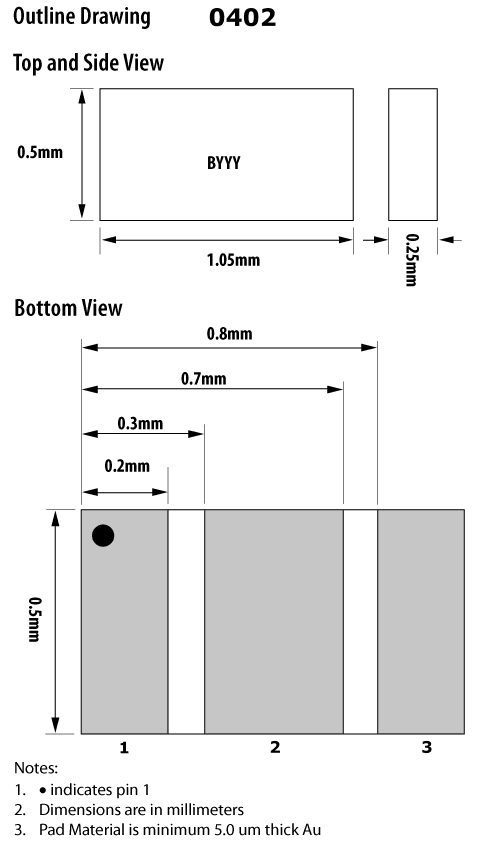

0402           0402

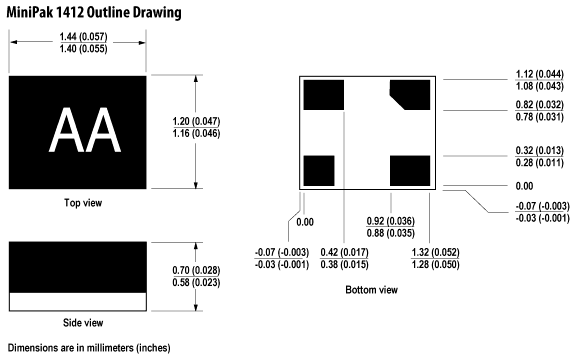

1412 Minipak           1412 Minipak
Cerec-X2           Cerec-X(2)
Cerec-X           Cerec-X(4)
Cerec-XF           Cerec-XF

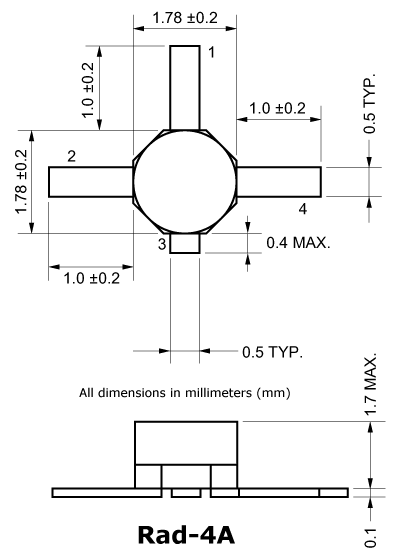

Radial-4A           Radial-4A

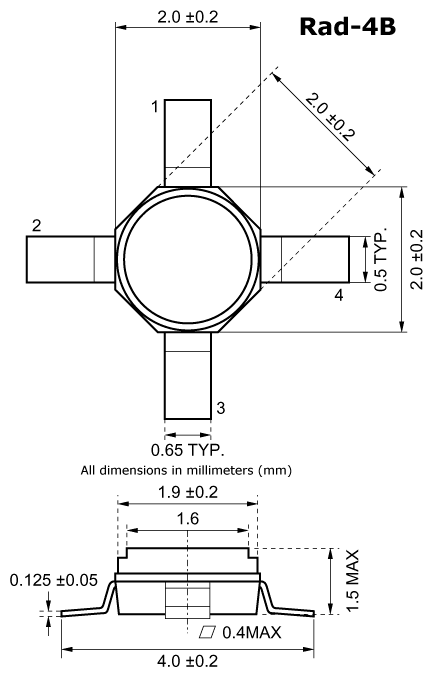

Radial-4B           Radial-4B
L3AB5 L3AB5

A.7.4
Glasgehäuse
Glass Cases

Bild kyte JEDEC - Old ProElectron DIN JEDEC - New EIAJ
JEITA
Spezial

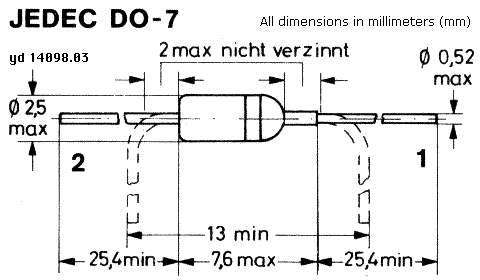

DO-7   DO-7   51A2DIN 41880

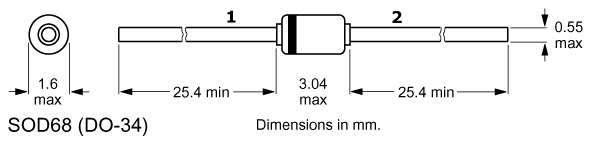

SOD-68   DO-34 SOD-68

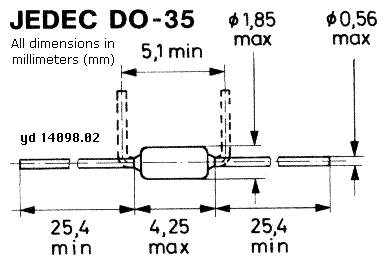

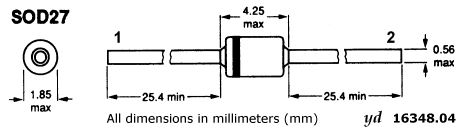

DO-35SOD-27   DO-35 SOD-27 56A2DIN 41883 DO-204AH SC-40

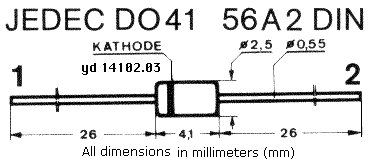

DO-41   DO-41   56A2DIN 41883

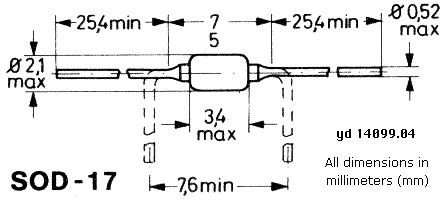

SOD-17     SOD-17
SOD-51     SOD-51

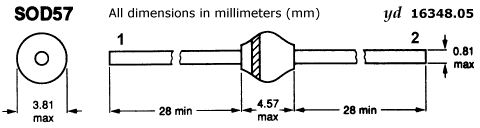

SOD-57     SOD-57

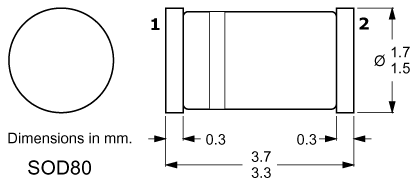

SOD-80     SOD-80

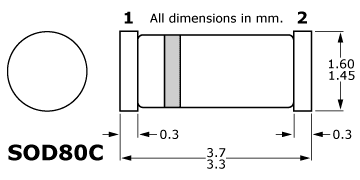

SOD-80C     SOD-80C

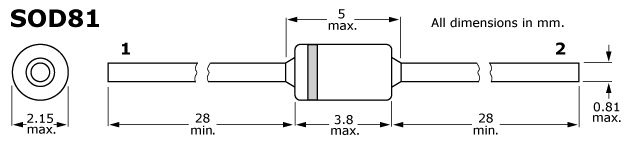

SOD-81     SOD-81

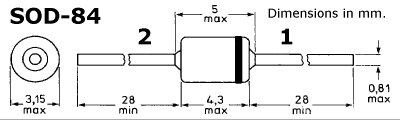

SOD-84     SOD-84

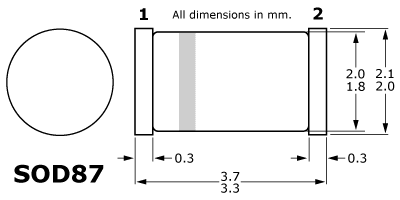

SOD-84     SOD-87
A2F13 A2F13

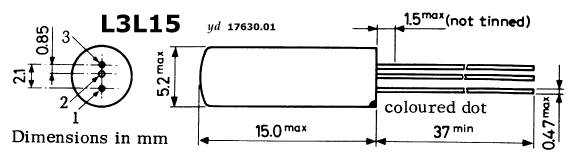

L3L15 L3L15

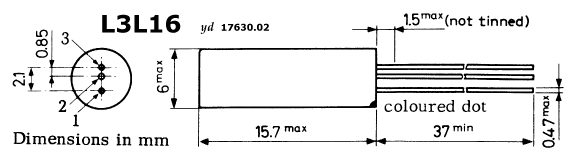

L3L16 L3L16

A.7.5
Plastikgehäuse
Plastic Cases

Bild kyte JEDEC ProElectron DIN
Dim. XY
EIAJ
JEITA
Spezial

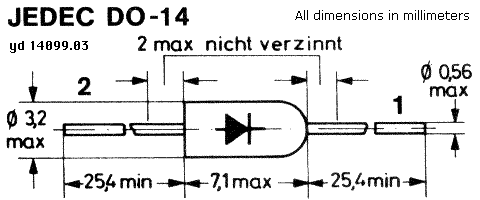

DO-14   DO-14

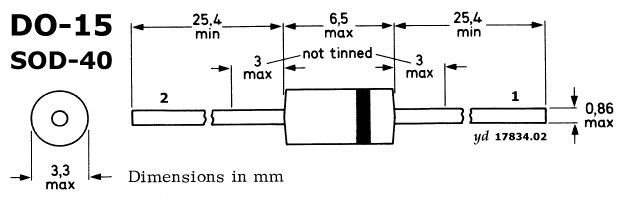

DO-15   DO-15 SOD-40 56A2 41883
DO-213AA   DO-213AA       MiniMELF
DO-213AB   DO-213AB       MELF
DO-213AC   DO-213AC

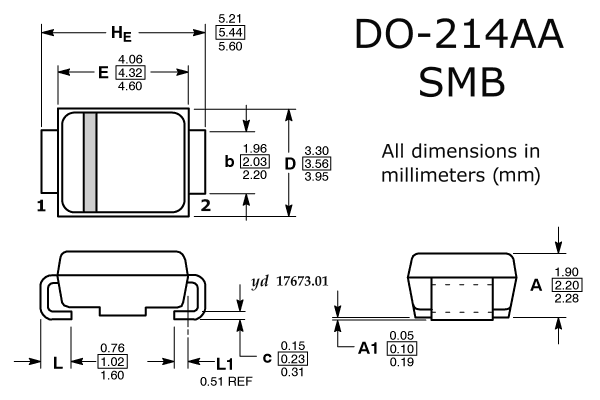

DO-214AA   DO-214AA       SMB SMBJ

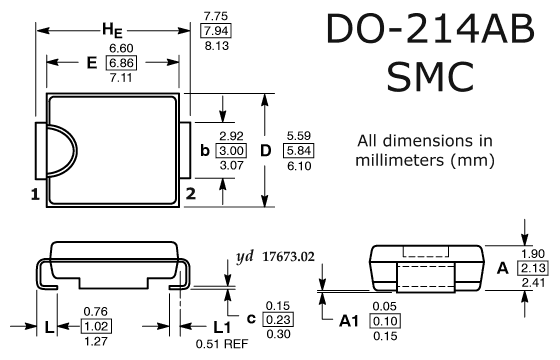

DO-214AB   DO-214AB       SMC

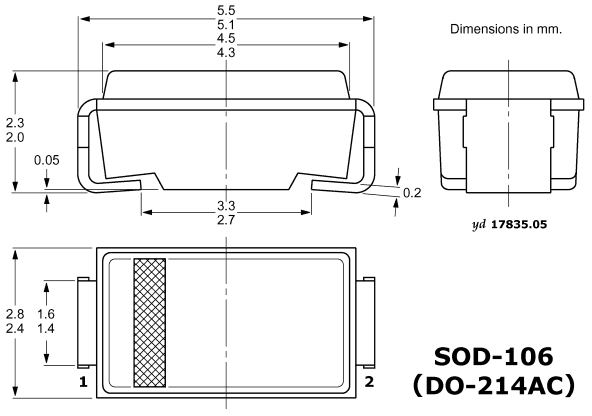

SOD-106   DO-214AC SOD-106     SMA
DO-220AA   DO-220AA       SMP

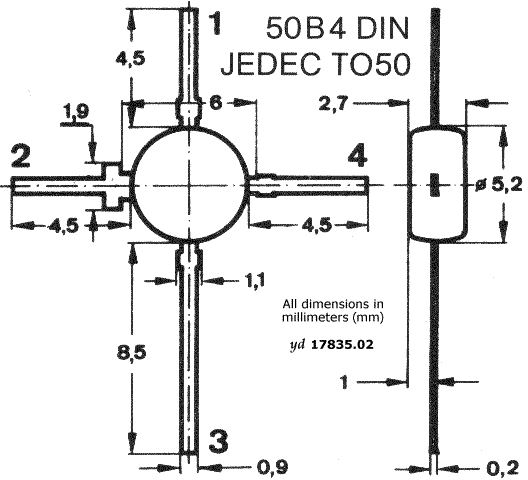

TO-50   TO-50 SOT-103 50B4 41867   Macro-X

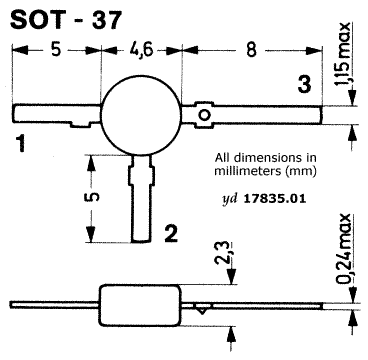

SOT-37   TO-50/3 SOT-37 50B3 41867   Macro-T

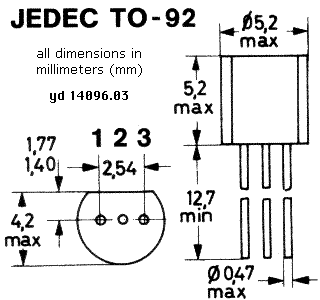

TO-92 L3A5 TO-92 TO-226AA SOT-54 10B3 41868
10D3 41870
SC-43

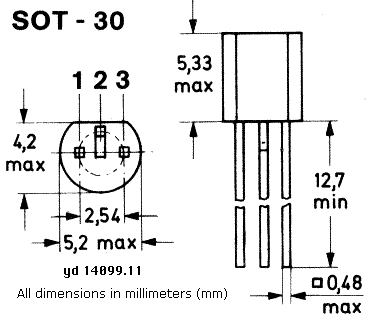

SOT-30   (TO-92) SOT-30 10A3 41868

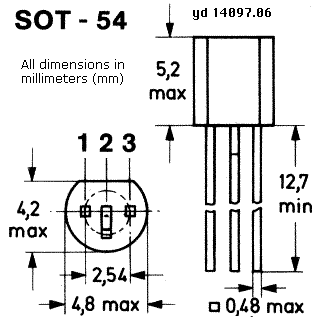

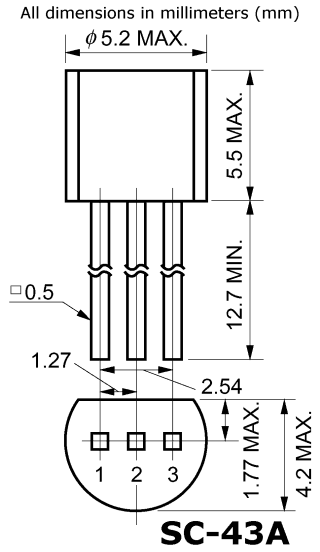

SOT-54SC-43A   TO-92 SOT-54 10A3 41868 SC-43A

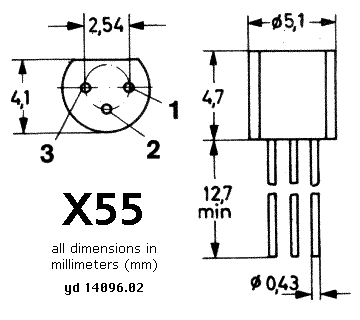

X55   (TO-92) TO-226AB (SOT-54)     X55

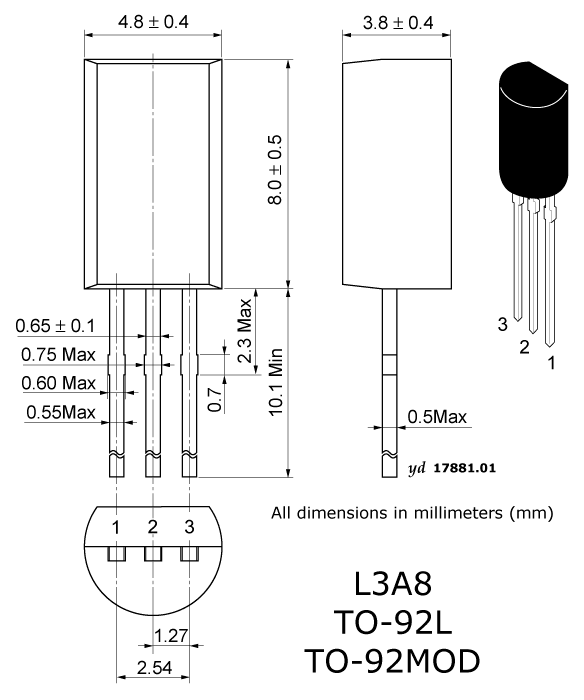

L3A8 L3A8 TO-92L       TO-92MOD
TO-98   TO-98 TO-226BA

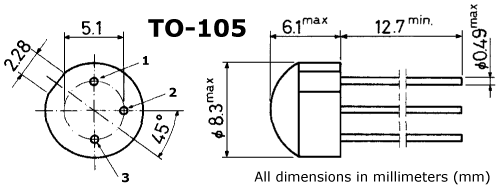

TO-105   TO-105 TO-222AB

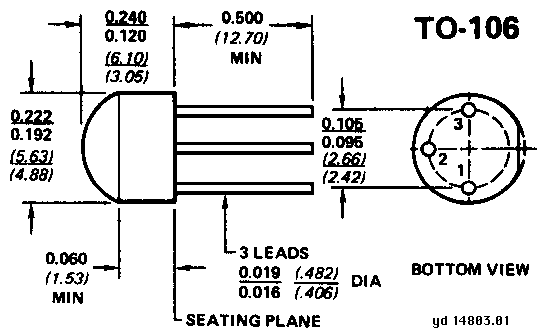

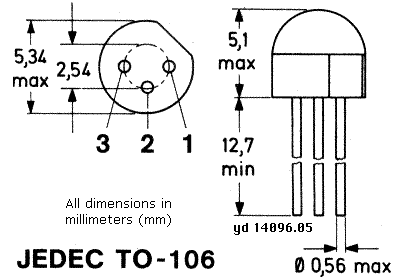

TO-106TO-106A   TO-106

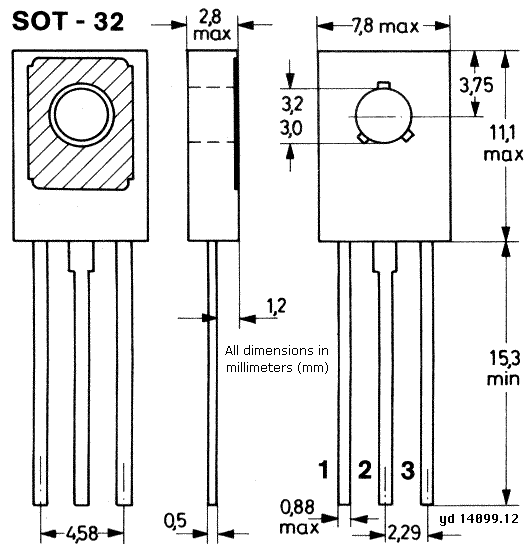

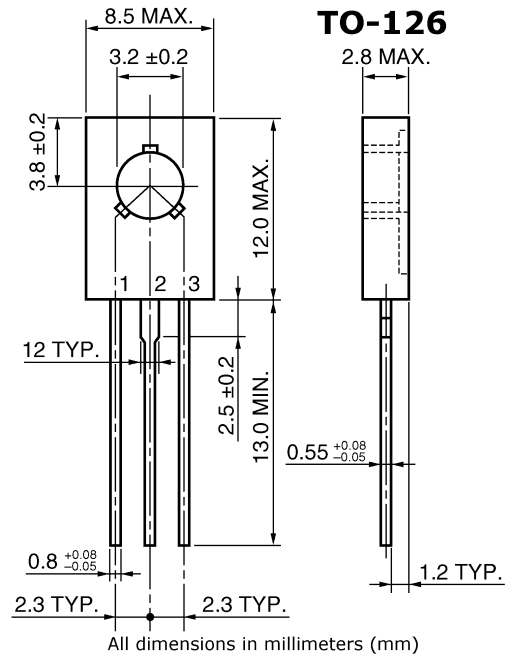

TO-126SOT-32   TO-126 TO-225AA SOT-32 12A3 41869   MP-5
TO-127   TO-127 TO-225AB       Case 90

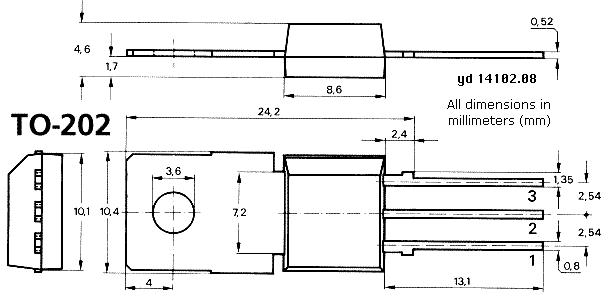

TO-202   TO-202 SOT-128 34A3 41869

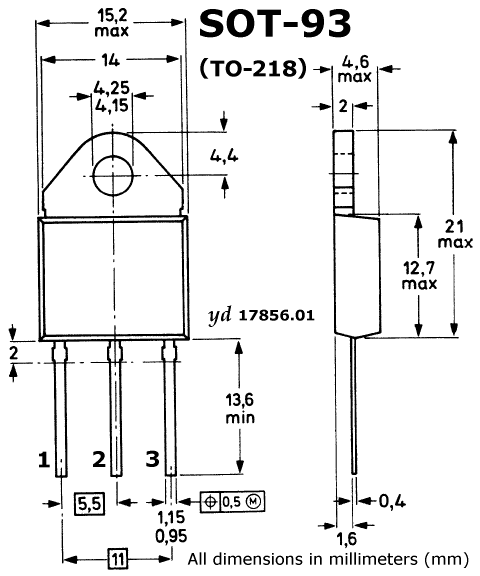

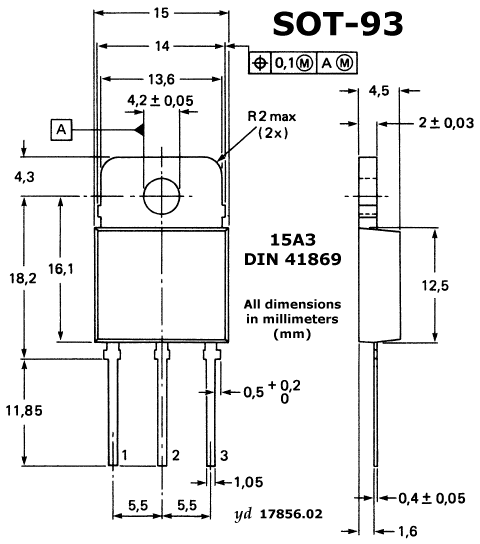

TO-218SOT-93   TO-218 TO-218AA TO-218AC SOT-93 15A3 41869   TOP-3
TO-220AA   TO-220AA

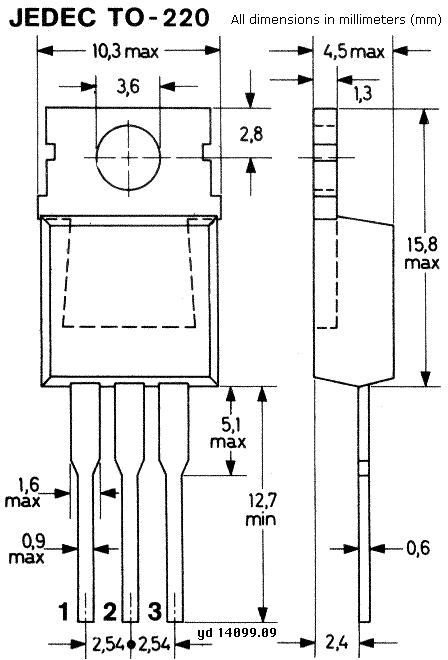

TO-220 L3D16 TO-220 TO-220AB SOT-78 14B3 41869 SC-46 MP-25
TO-220BS

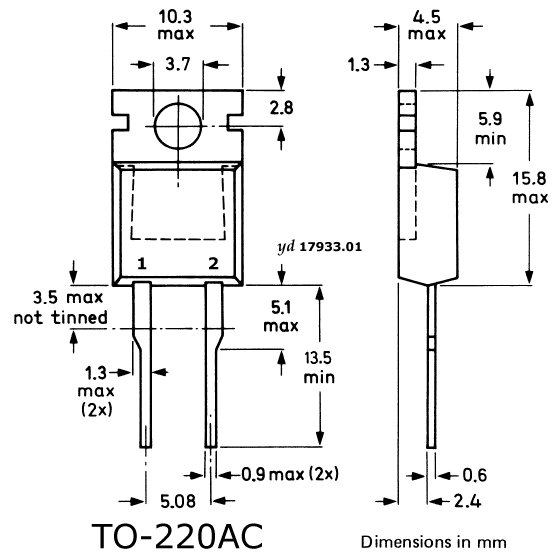

TO-220AC L2D16 TO-220/2 TO-220AC

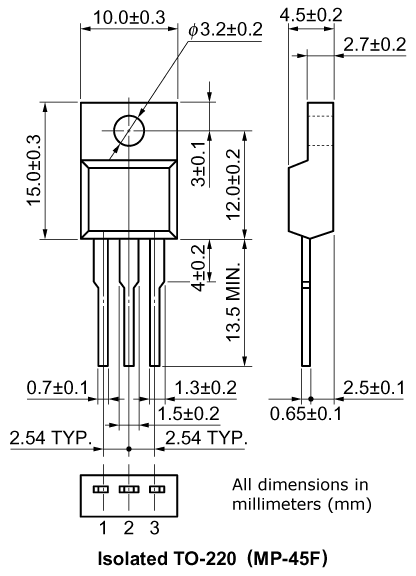

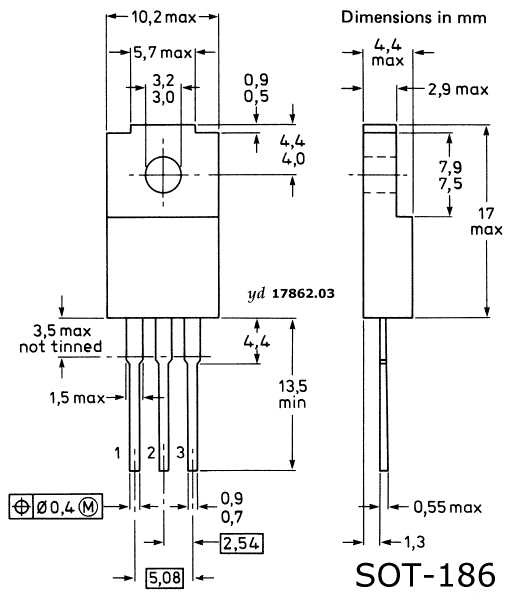

TO-220ISOT-186   TO-220I (TO-220FM) SOT-186     MP-45F
TO-220CFM

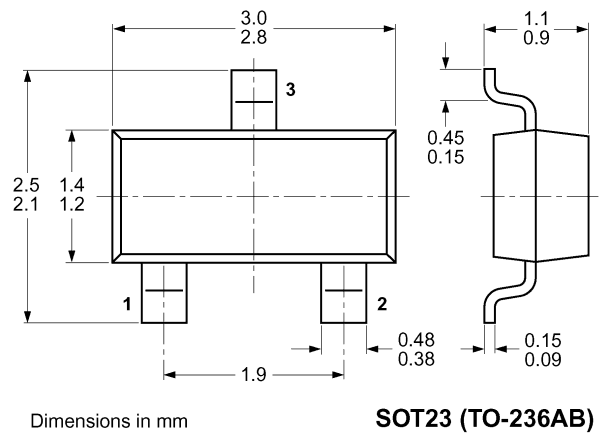

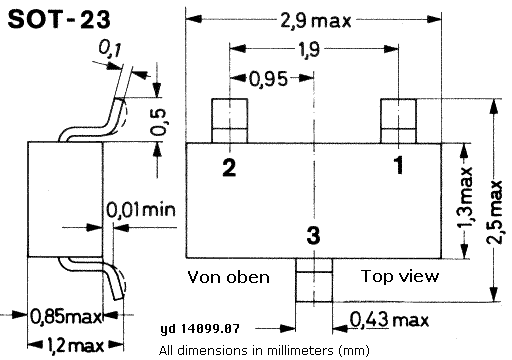

TO-236ABSOT-23   TO-236 TO-236AB SOT-23 23A3 41869

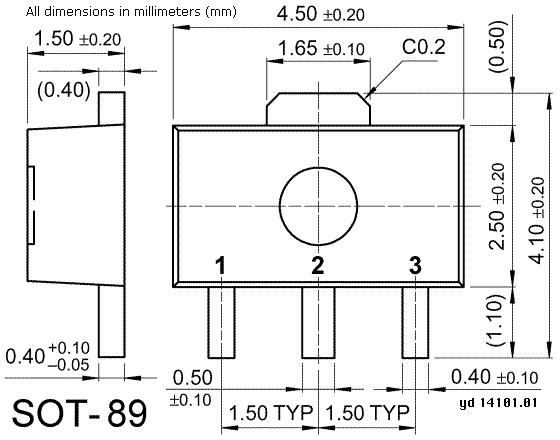

SOT-89   TO-243 TO-243AA SOT-89   SC-62 MPT3 UPAK

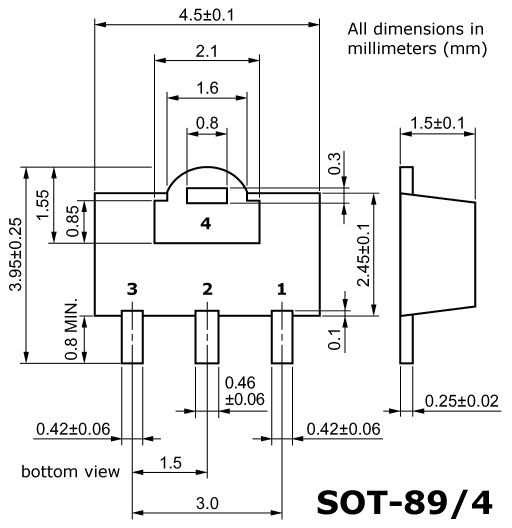

SOT-89/4     SOT-89/4

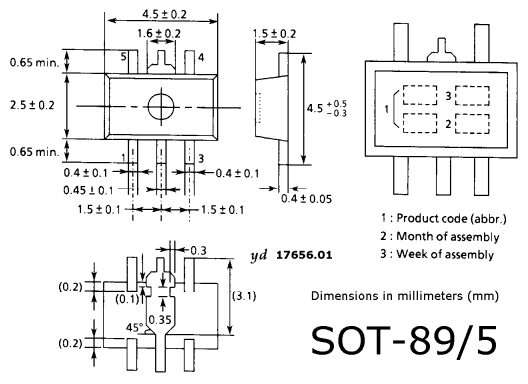

SOT-89/5     SOT-89/5
TO-247AD L3U21 TO-247 TO-247AD SOT-429

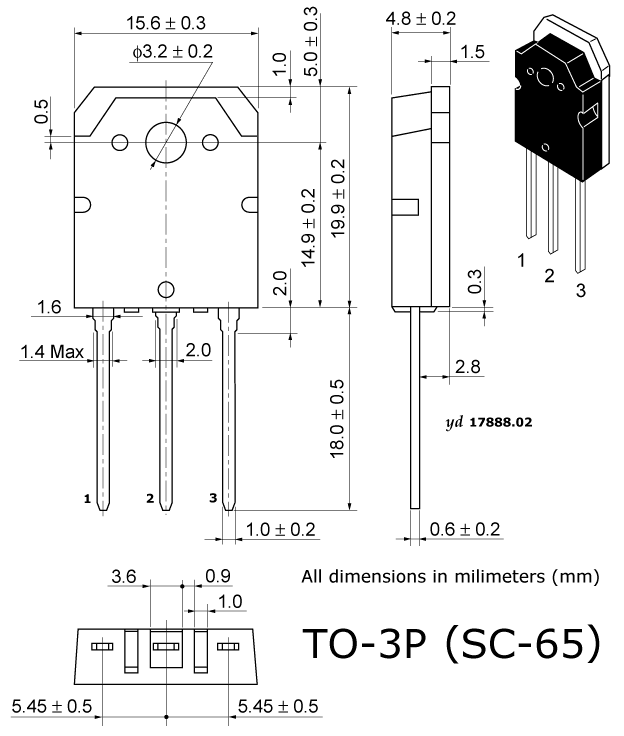

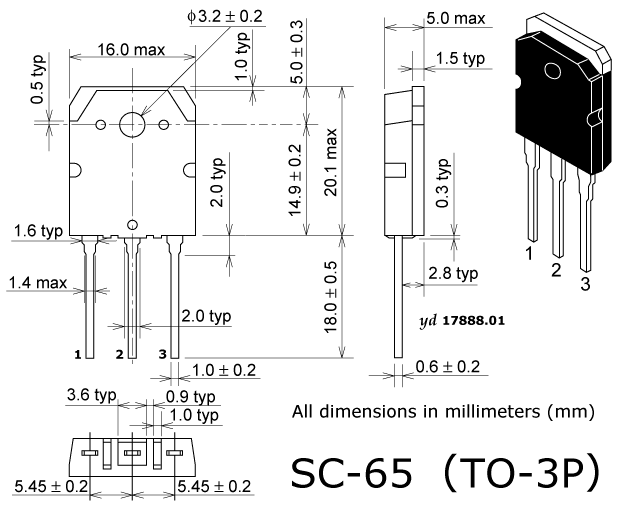

SC-65TO-3P L3U20 (TO-247)     SC-65 TO-3P

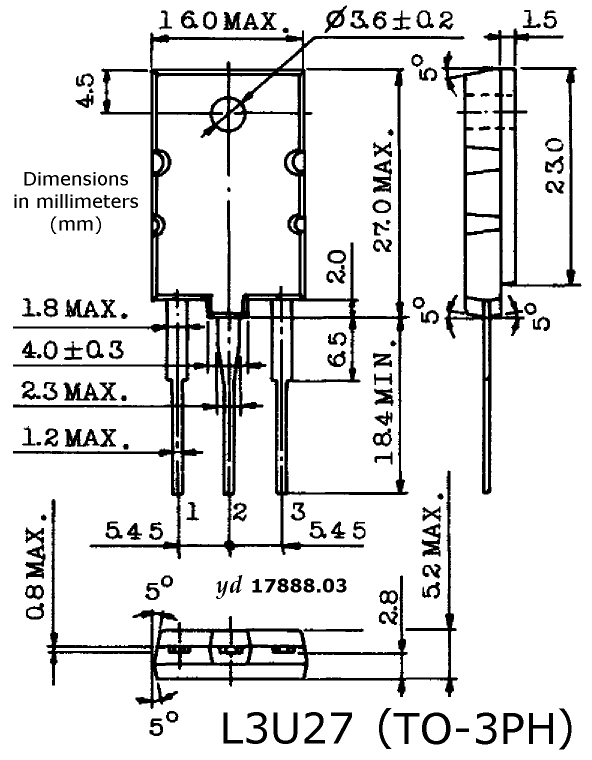

L3U27 L3U27 (TO-247)       TO-3PH
SOT-199 L3X21 (TO-247I) SOT-199

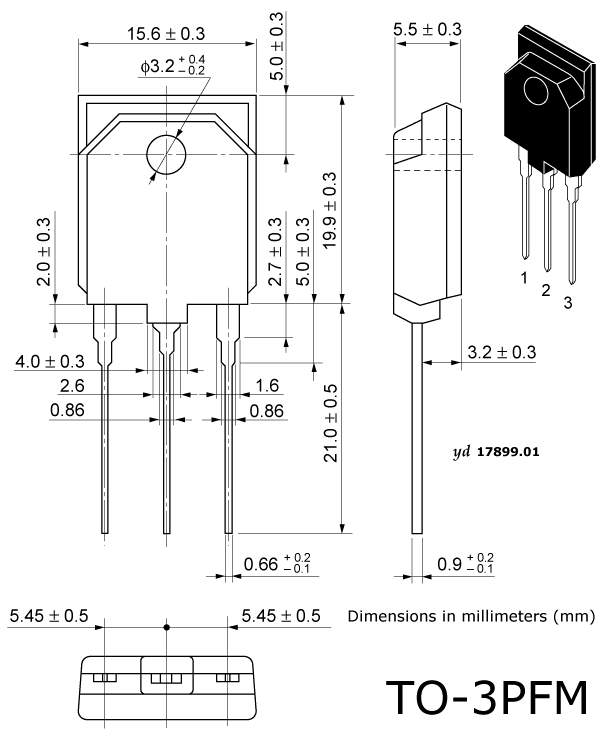

TO-3PFM L3X22 (TO-247I) (SOT-199)     TO-3PFM
TO-250AA   TO-250 TO-250AA       DIL-4

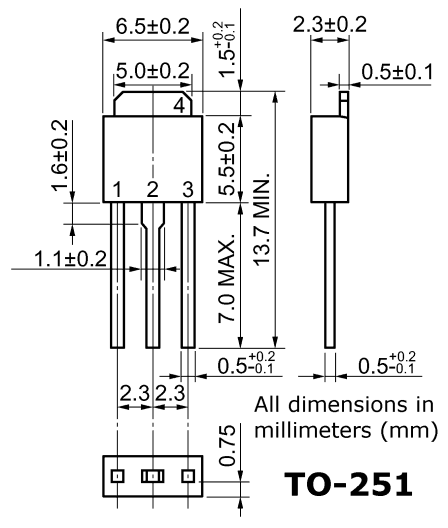

TO-251   TO-251       MP-3

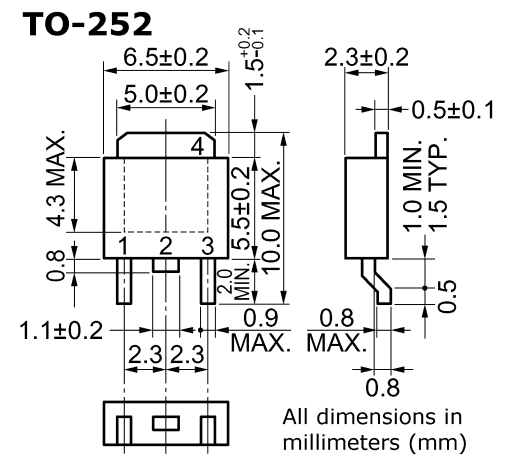

TO-252   TO-252 SOT-428   SC-63 CPT3 MP-3Z

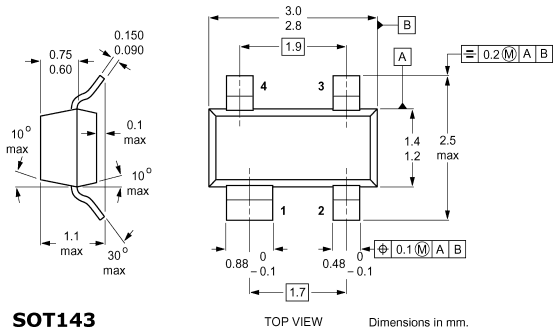

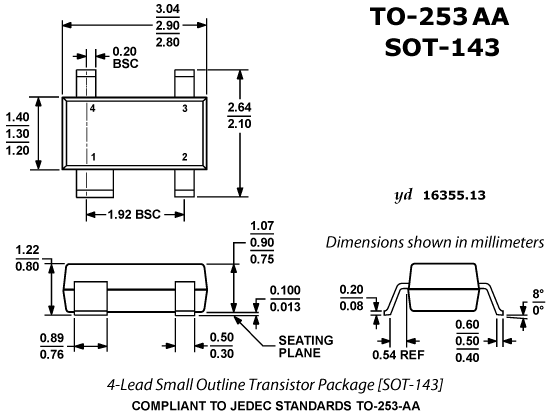

SOT-143TO-253AA   TO-253 TO-253AA SOT-143

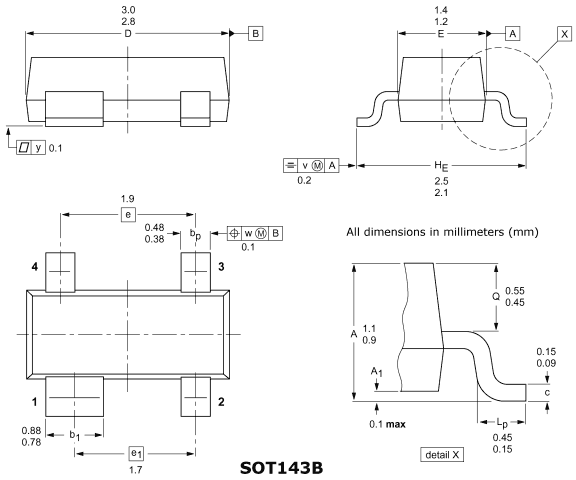

SOT-143B     SOT-143B

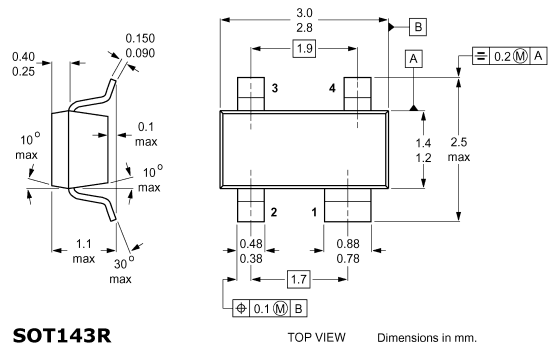

SOT-143R     SOT-143R   SC-61AA MPAK-4

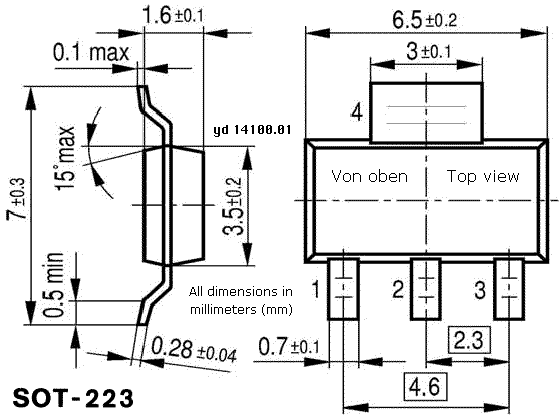

SOT-223   TO-261 TO-261AA SOT-223   SC-73

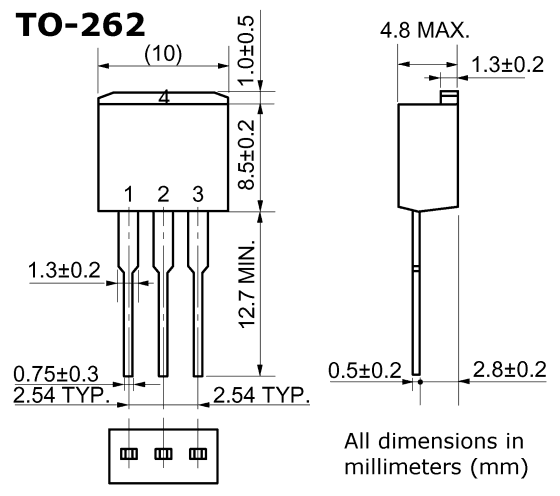

TO-262   TO-262       MP-25SK

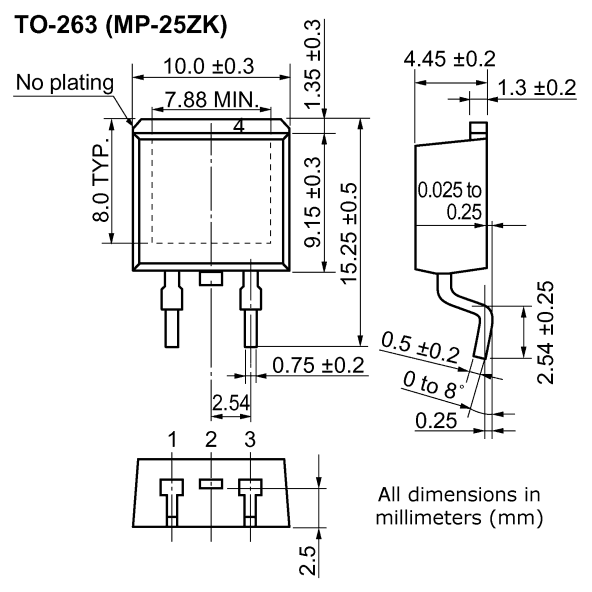

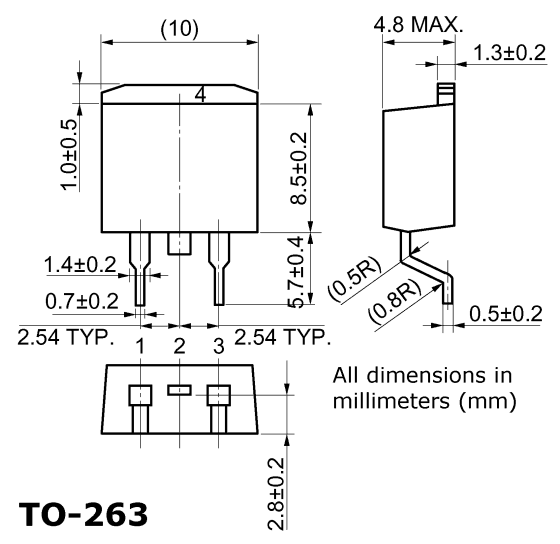

TO-263MP-25ZK   TO-263 SOT-404     MP-25ZJ ZK ZP
TO-263AA   TO-263 TO-263AA       DD Pak

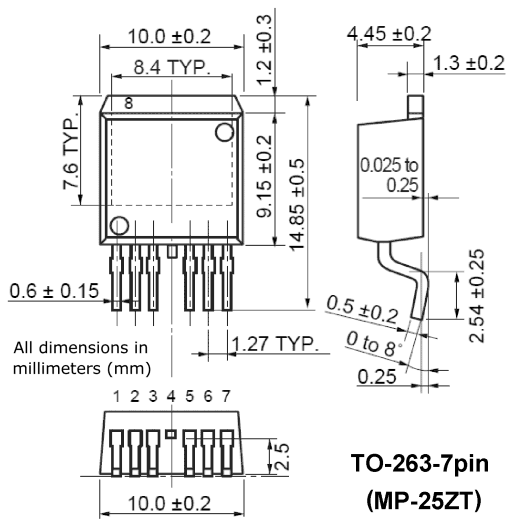

TO-263/7   TO-263/7       MP-25ZT

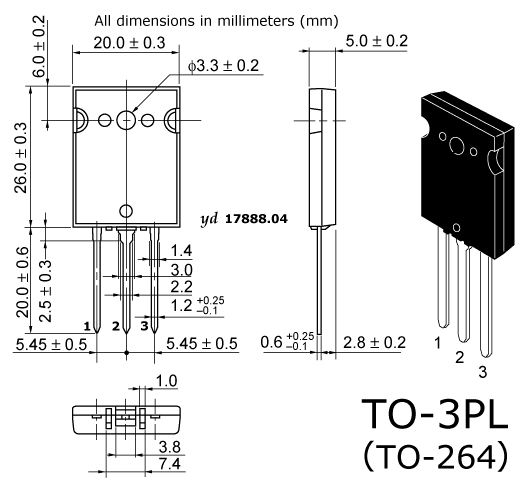

TO-3PL   TO-264 TO-264AA SOT-430     TO-3PL
SOD-6     SOD-6
SOD-15     SOD-15
SOD-16     SOD-16

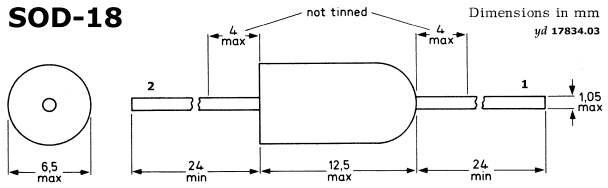

SOD-18     SOD-18
SOD-22     SOD-22

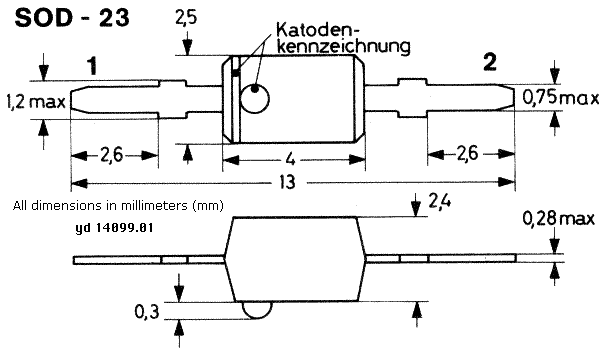

SOD-23     SOD-23

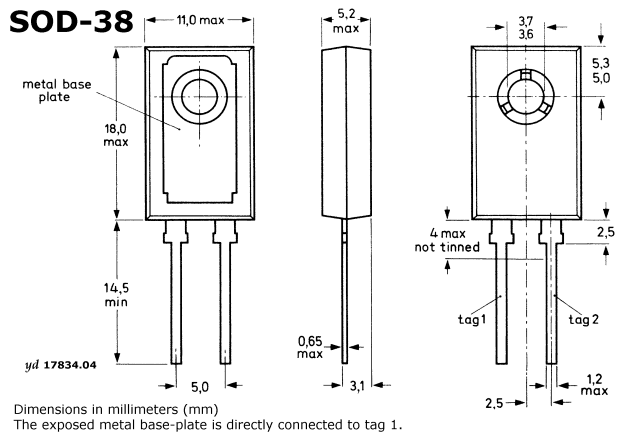

SOD-38     SOD-38

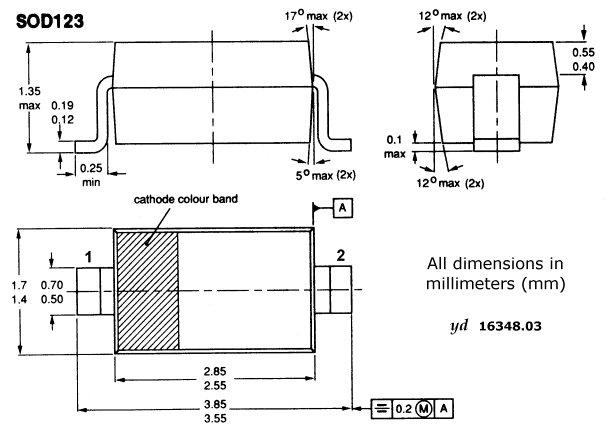

SOD-123     SOD-123   SC-77

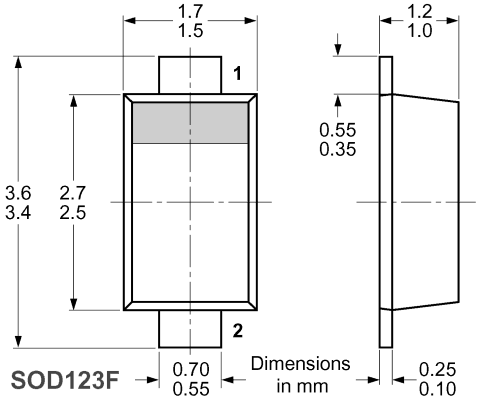

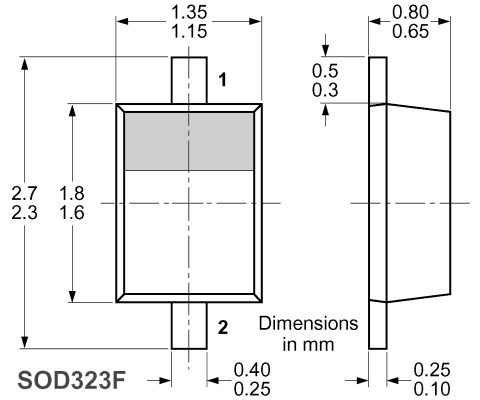

SOD-123F     SOD-123F

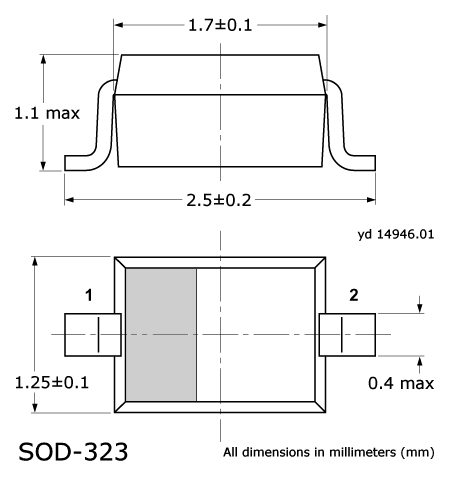

SOD-323     SOD-323   SC-76
SOD-323F     SOD-323F   SC-90

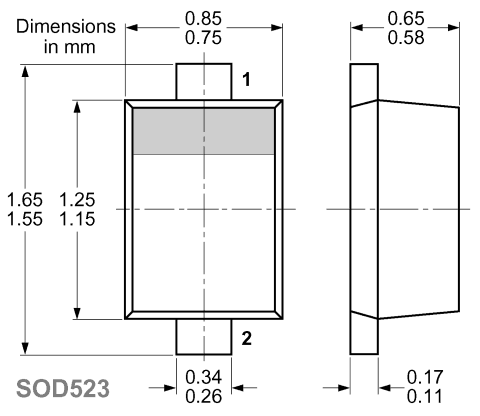

SOD-523     SOD-523   SC-79
SOD-723     SOD-723
SOD-723A     SOD-723A

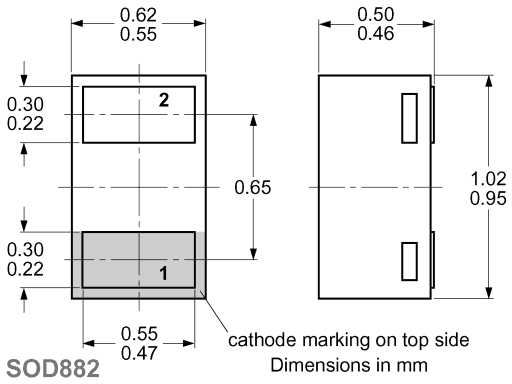

SOD-882     SOD-882
SOD-882T     SOD-882T

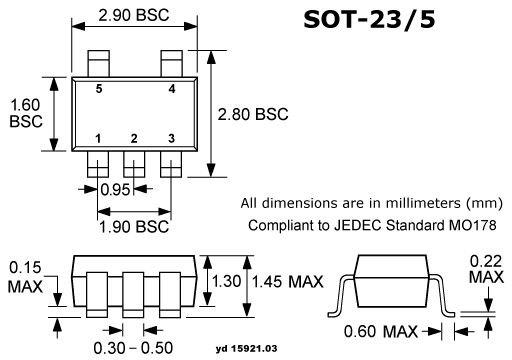

SOT-23-5   MO-178 MO-178AA SOT-23/5

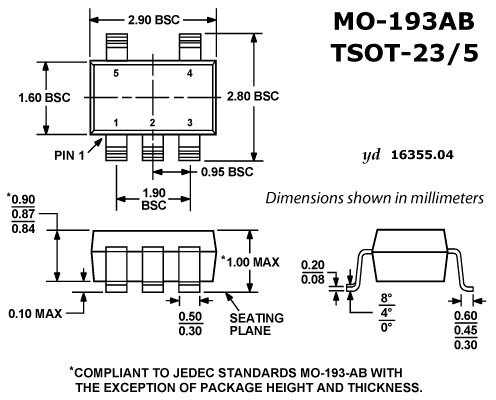

MO-193AB   MO-193AB (TSOT-23/5)     TSOP-5

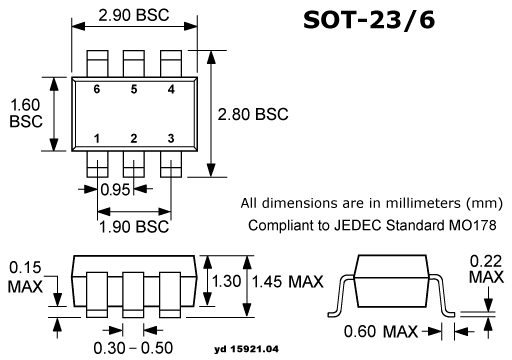

SOT-23-6   MO-178AB SOT-23/6
SOT-23-6B     SOT-23/6B

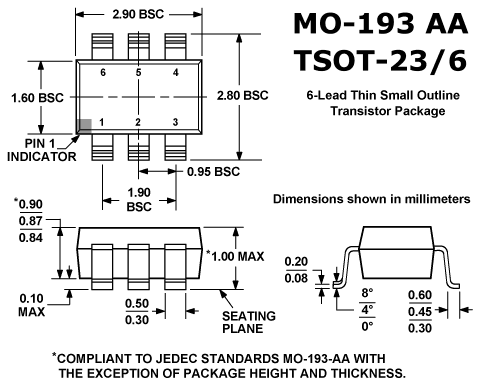

MO-193AA   MO-193AA (TSOT-23/6)

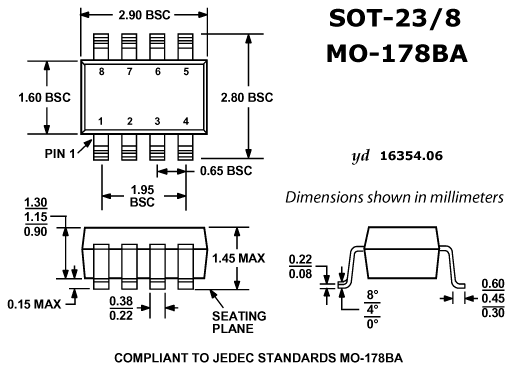

MO-178BA   MO-178BA SOT-23/8

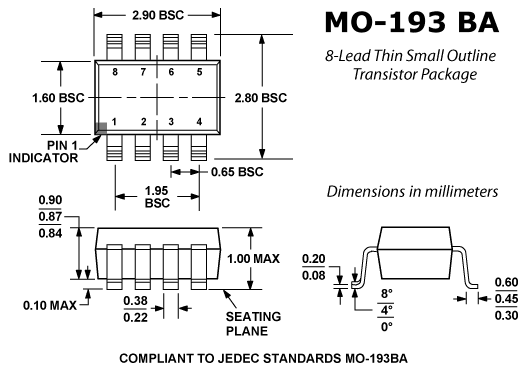

MO-193BA   MO-193BA (TSOT-23/8)

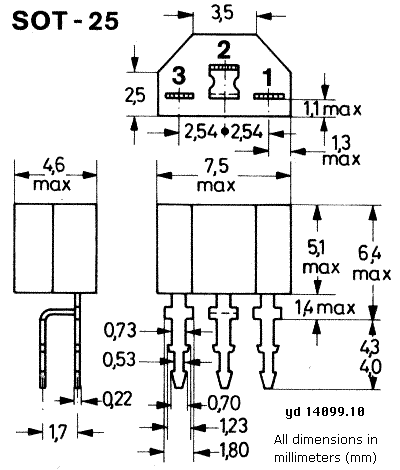

SOT-25     SOT-25 11A3 41869

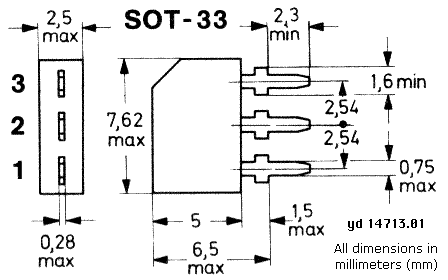

SOT-33     SOT-33

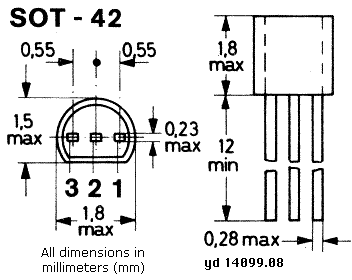

SOT-42 L3AA2   SOT-42

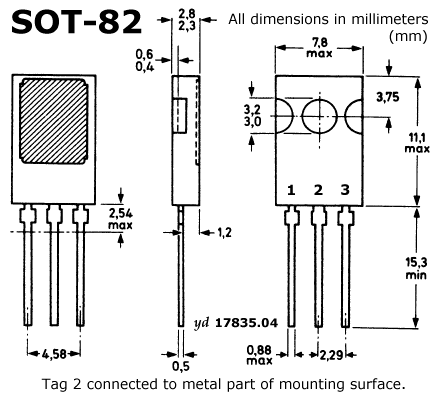

SOT-82     SOT-82

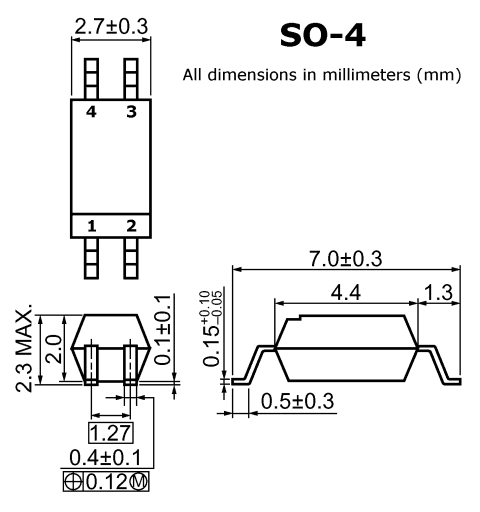

SO-4           SO-4

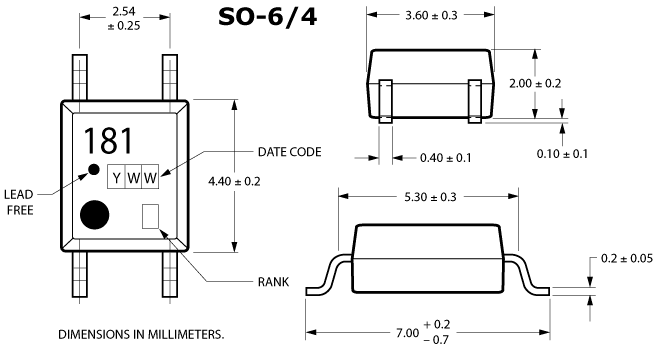

SO-6/4           SO-6/4

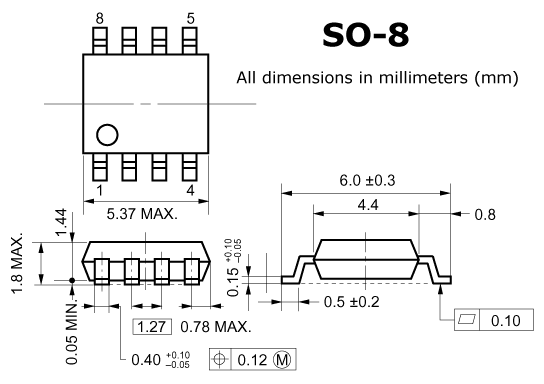

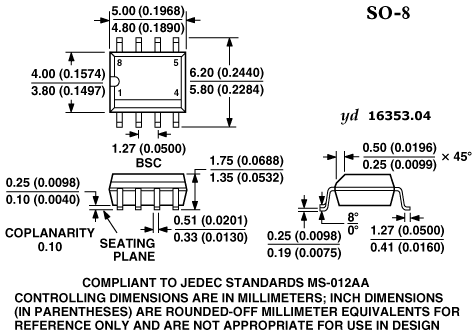

SO-8SO-8N   MS-012AA SOT-96-1 5x4   SO-8
SO-8W           SO-8W

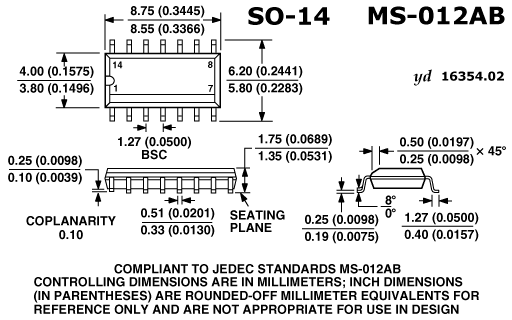

SO-14   MS-012AB   8.7x4.0   SO-14

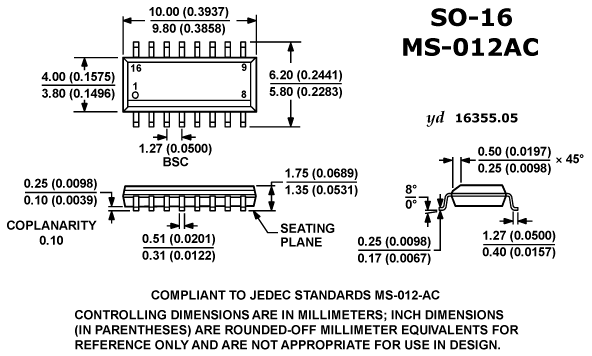

SO-16   MS-012AC   10x4.0   SO-16

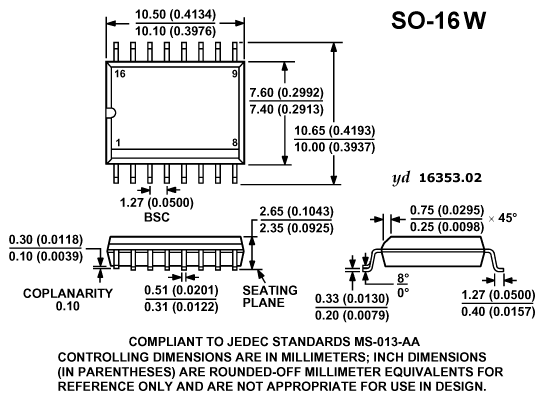

SO-16W   MS-013AA   10x7.5   SO-16W

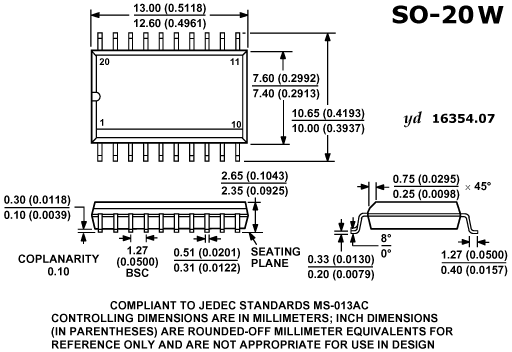

SO-20W   MS-013AC   13x7.5   SO-20W

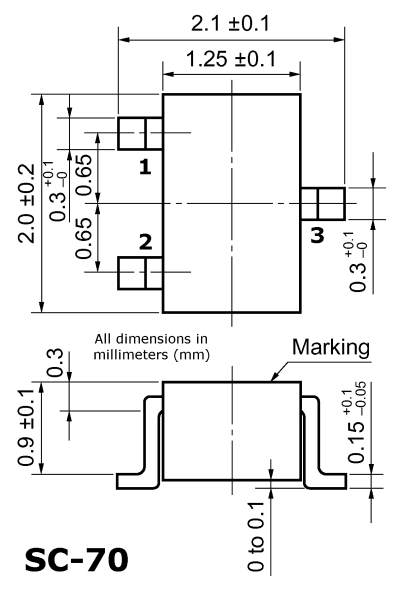

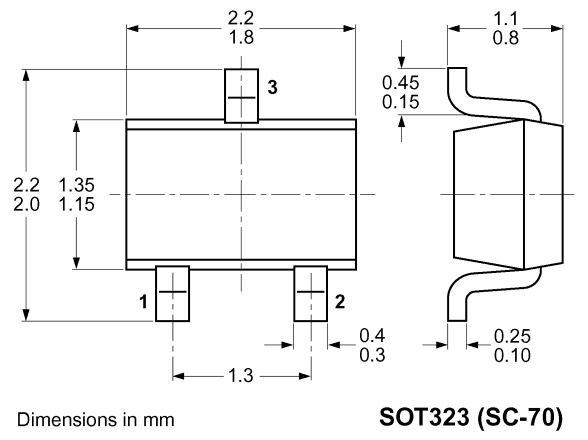

SOT-323SC-70     SOT-323   SC-70 CMPAK

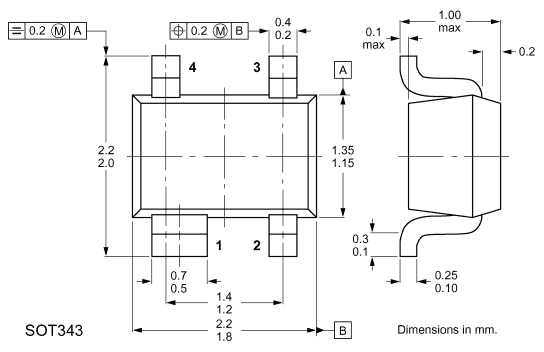

SOT-343     SOT-343

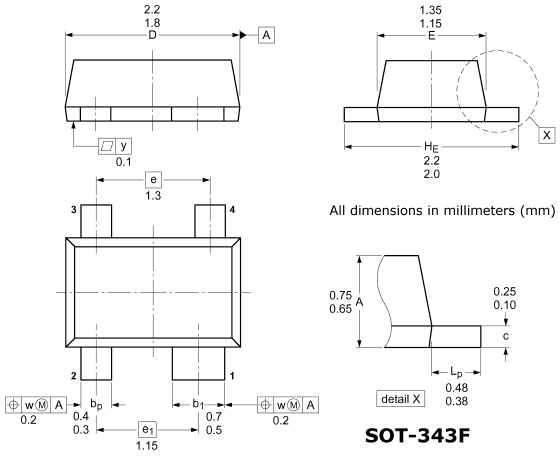

SOT-343F     SOT-343F
SOT-343N     SOT-343N

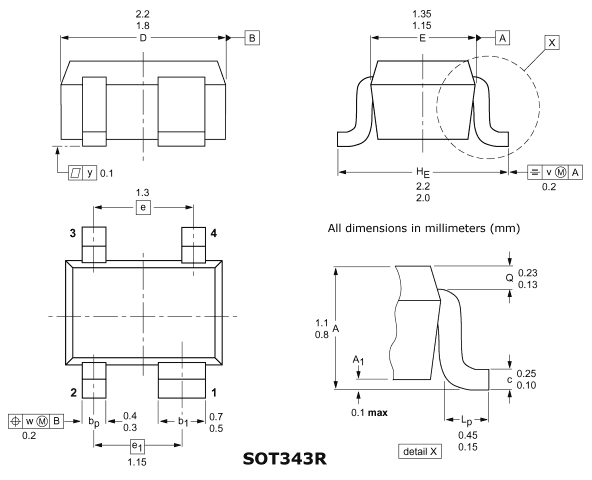

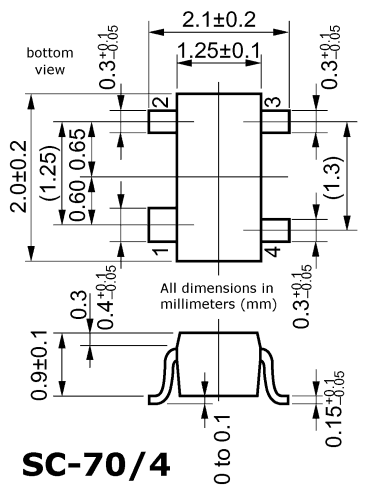

SOT-343RSC-70/4     SOT-343R   SC-70/4 CMPAK-4

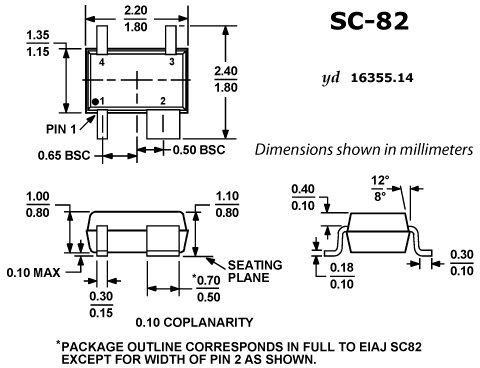

SC-82         SC-82 SC-70/4

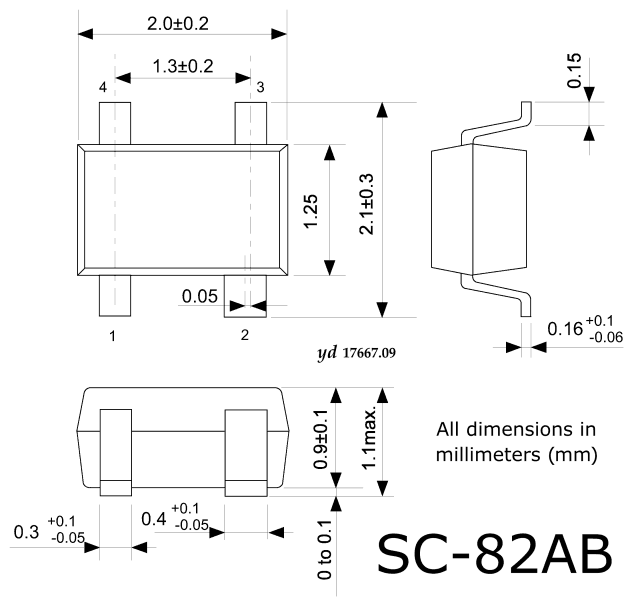

SC-82AB         SC-82AB SC-70/4

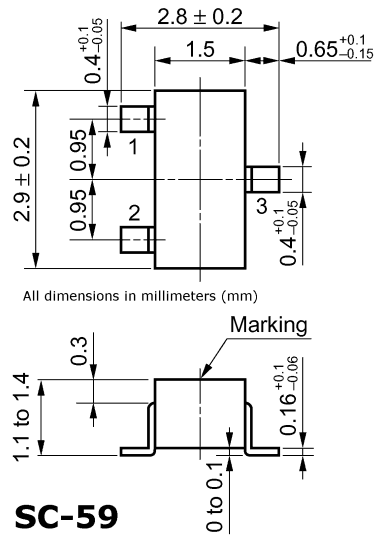

SC-59   TO-236 SOT-346   SC-59 MPAK Mini Mold

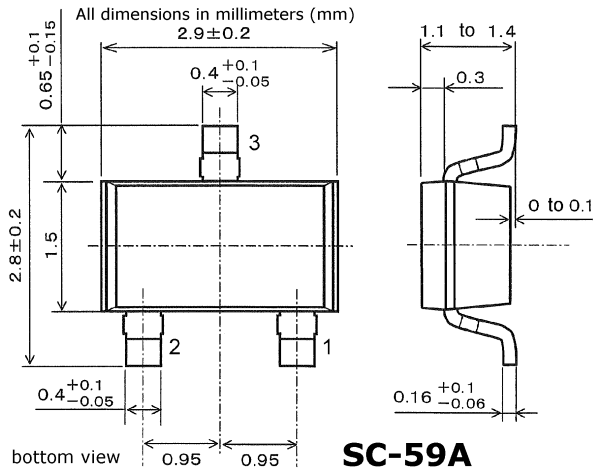

SC-59A         SC-59A

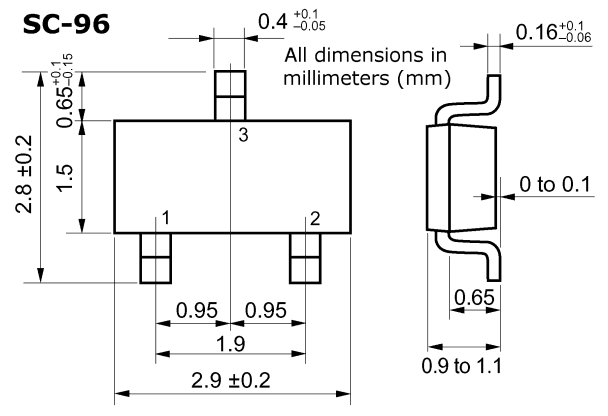

SC-96     (SOT-23)   SC-96 (SC-59)

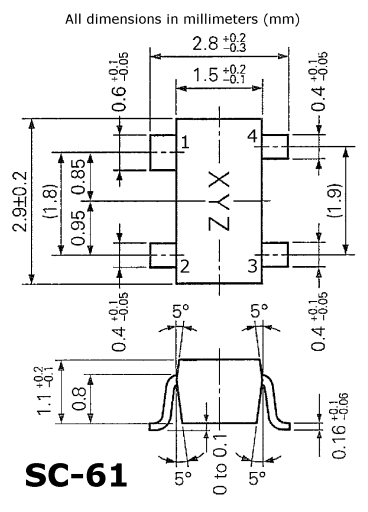

SC-61         SC-61 SC-59/4

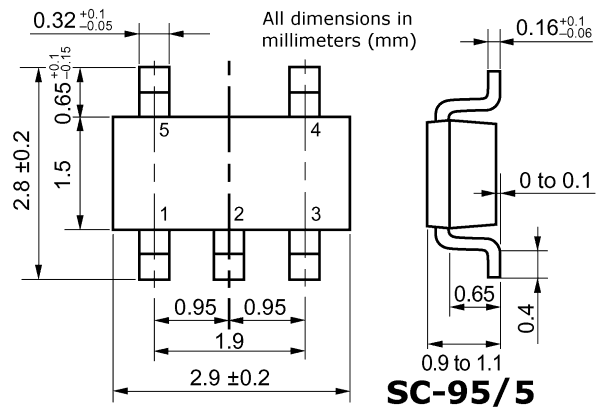

SC-95/5     (SOT-23/5)   SC-95/5 (SC-59/5)

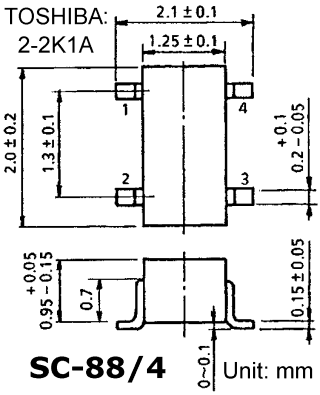

SC-88/4         SC-88/4 2-2K1A

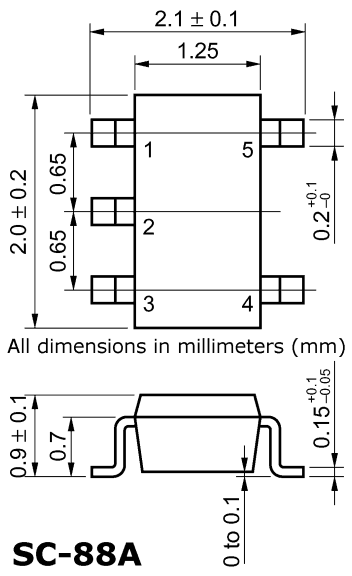

SC-88A   MO-203AA SOT-353   SC-88A SC-70/5

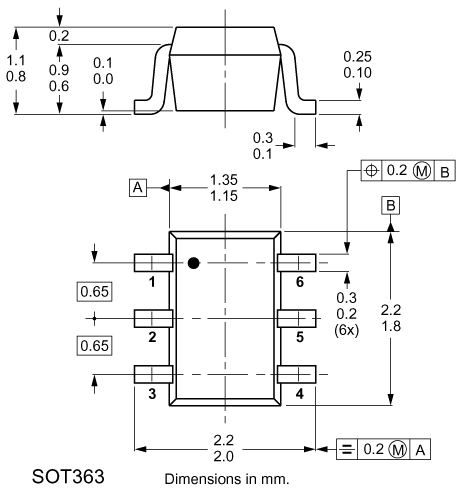

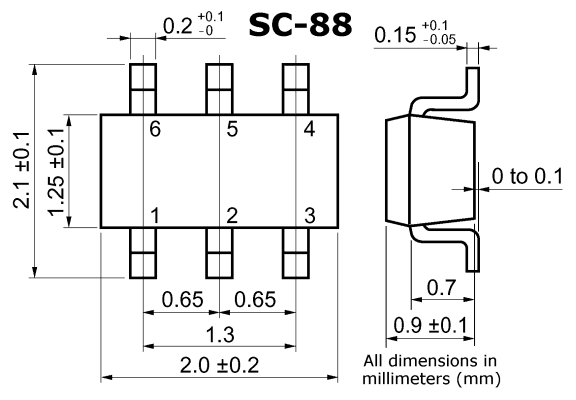

SOT-363SC-88   MO-203AB SOT-363   SC-88 SC-70/6
SC-70/8         SC-70/8

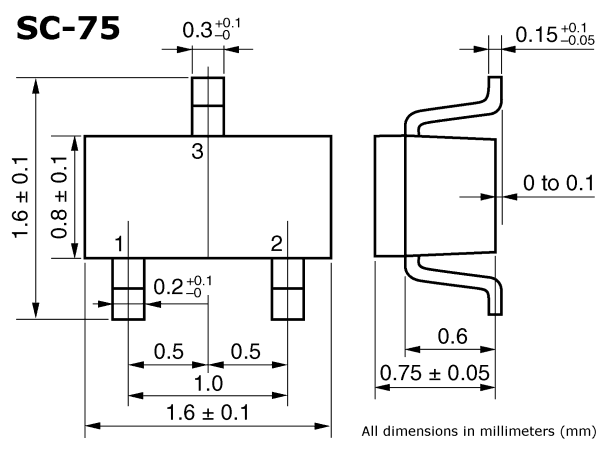

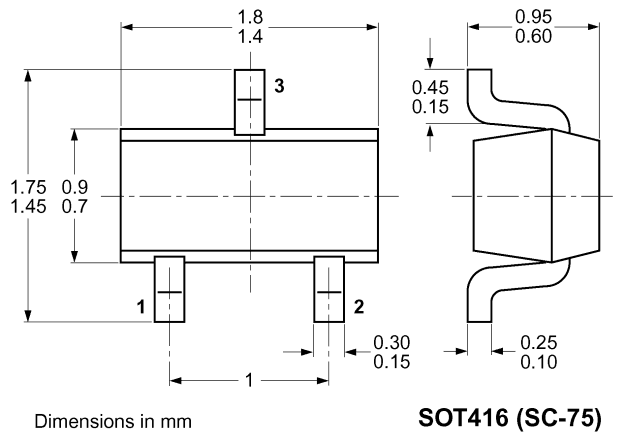

SOT-416SC-75     SOT-416   SC-75 SC-75A SMPAK

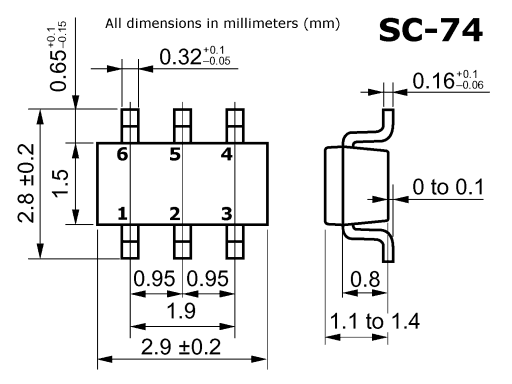

SC-74     SOT-457   SC-74 TSOP-6 SC-59/6

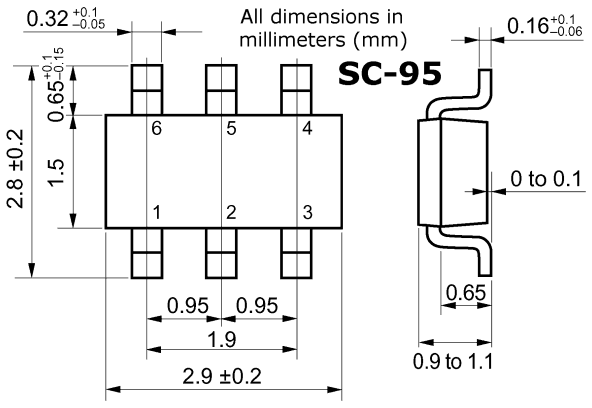

SC-95     (SOT-23/6)   SC-95 (SC-59/6)

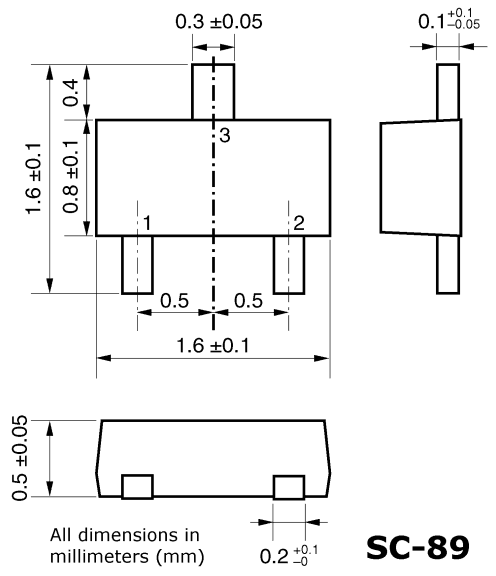

SC-89     SOT-490   SC-89 TUSM

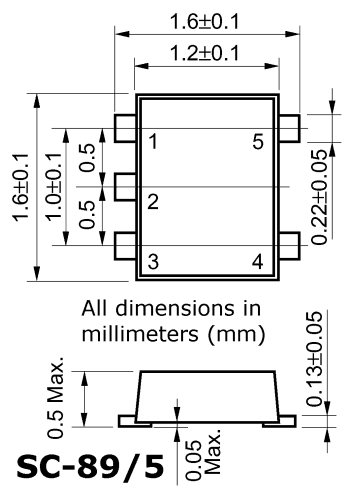

SC-89/5     SOT-553   SC-89/5
SOT-663     SOT-663
SOT-665     SOT-665     EMT5

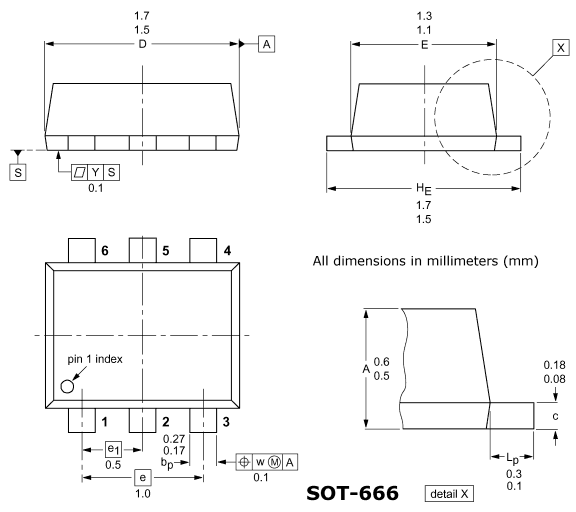

SOT-666     SOT-666     EMT6 SMFPAK-6

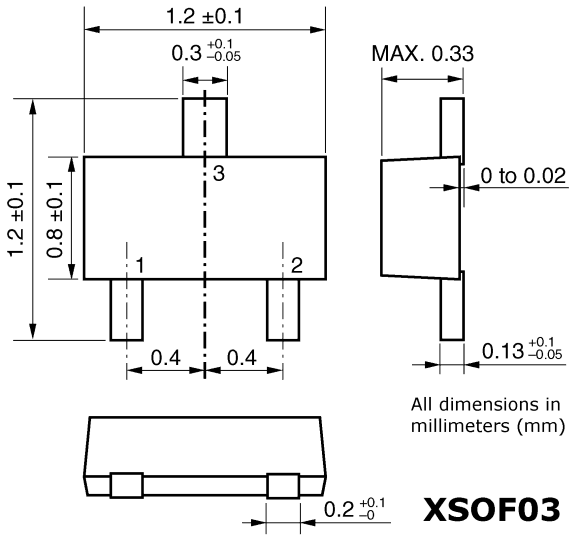

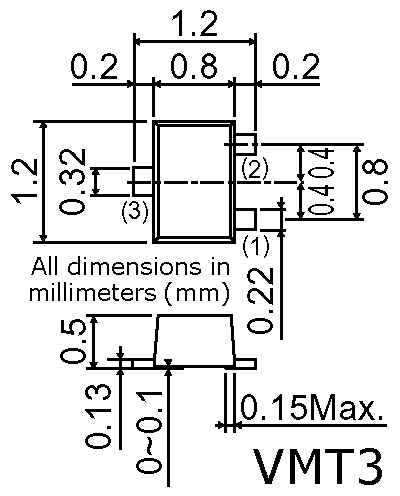

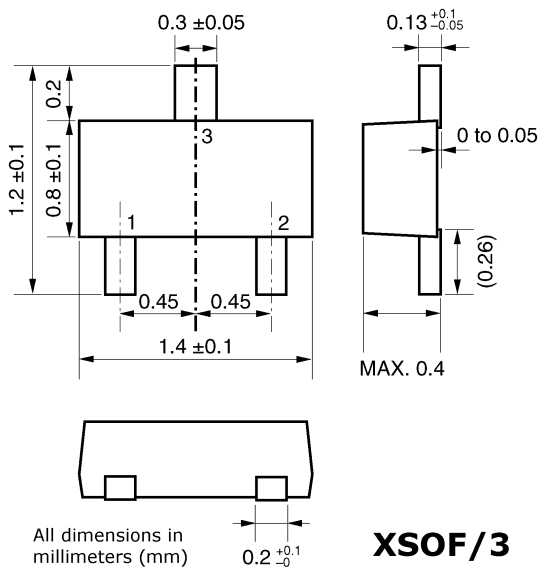

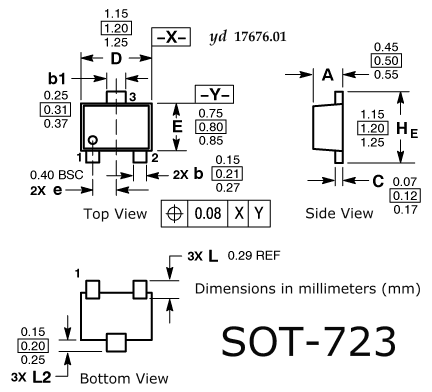

SOT-723VMT3XSOF03     SOT-723     VMT3 XSOF03

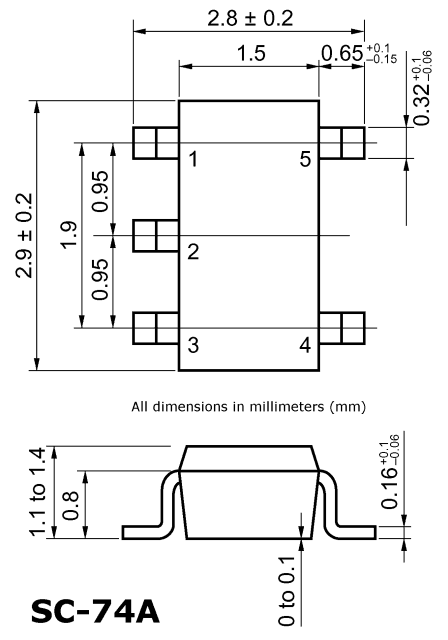

SC-74A     SOT-753   SC-74A SC-59/5

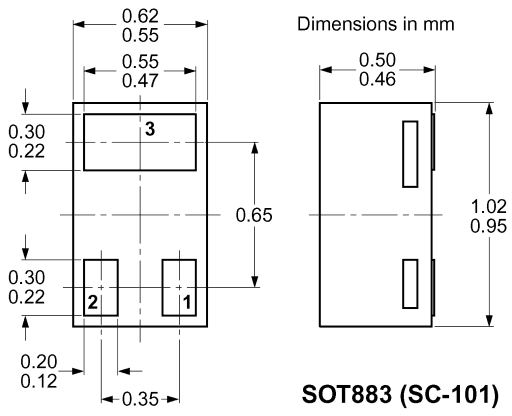

SOT-883   MO-236AA SOT-883   SC-101
SOT-953     SOT-953
SOT-963     SOT-963

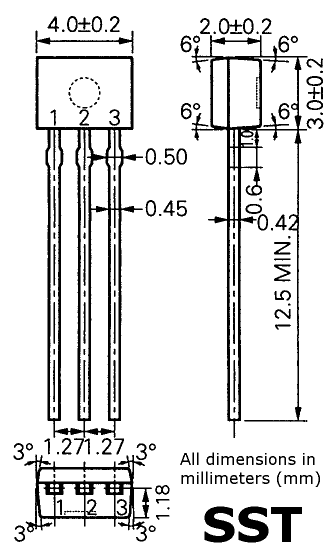

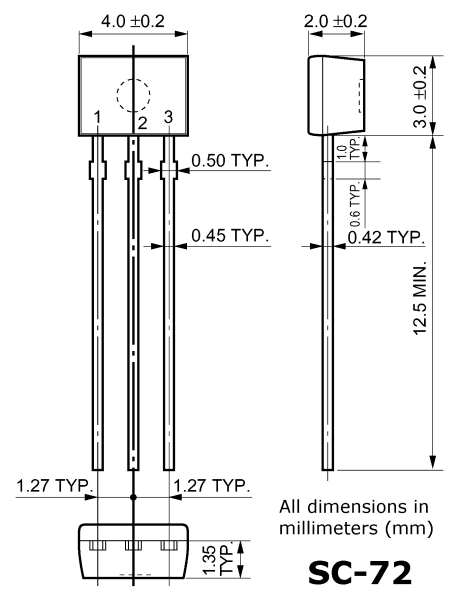

SC-72SST         SC-72 L3 E-Line SST
SPAK

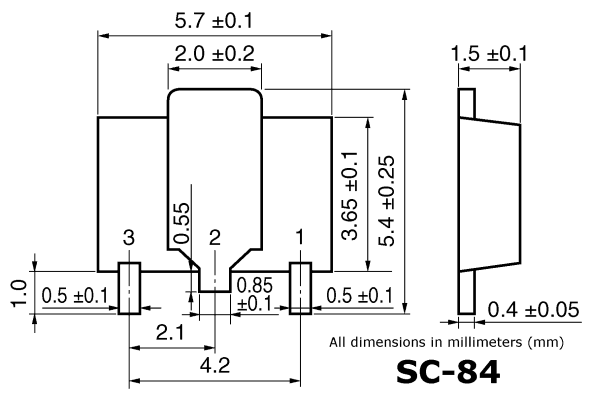

SC-84         SC-84 MP-2
01005       0.4x0.2   01005
0201       0.6x0.3   0201

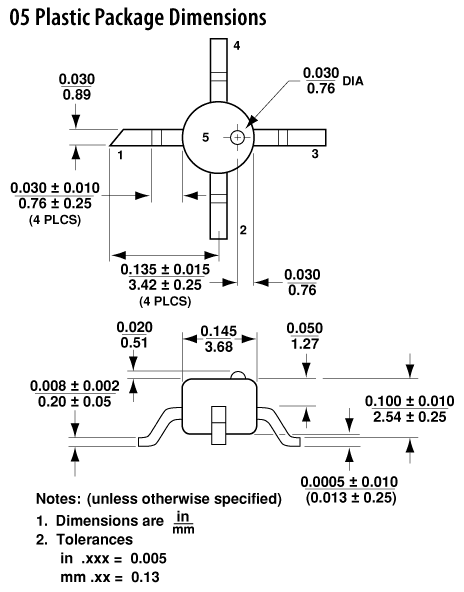

05P           05-P

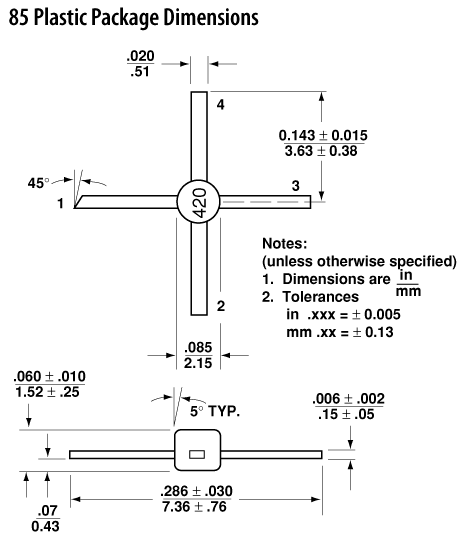

85P           85-P

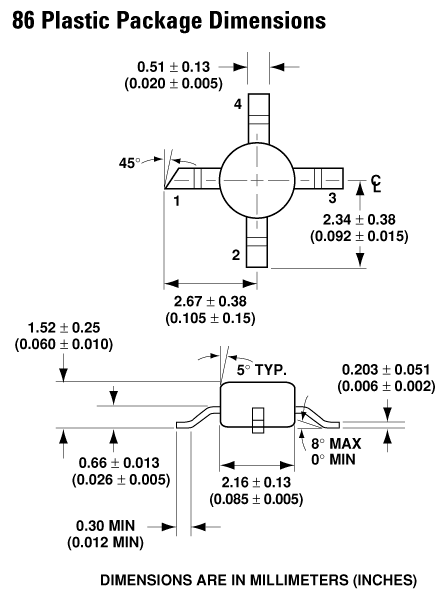

86P           86-P
BGA-32           BGA-32

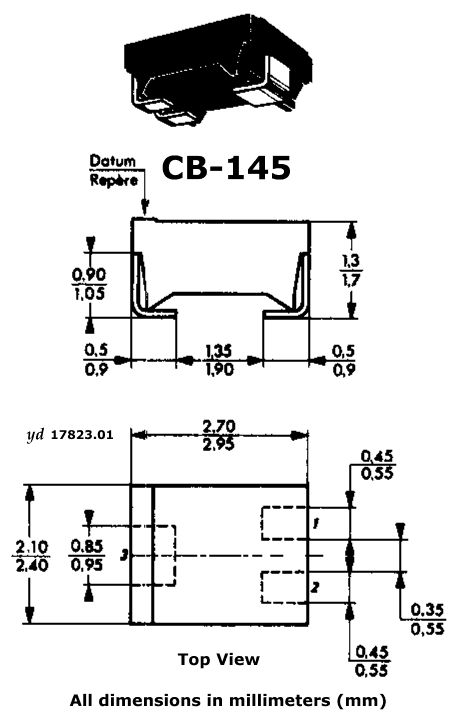

CB-145           CB-145
DFN-6           DFN-6
DFN-6 1.2x1.3       1.2x1.3   DFN-6
DFN-6 1.3x1.6       1.3x1.6   DFN-6
DFN-8 2x2       2x2   DFN-8

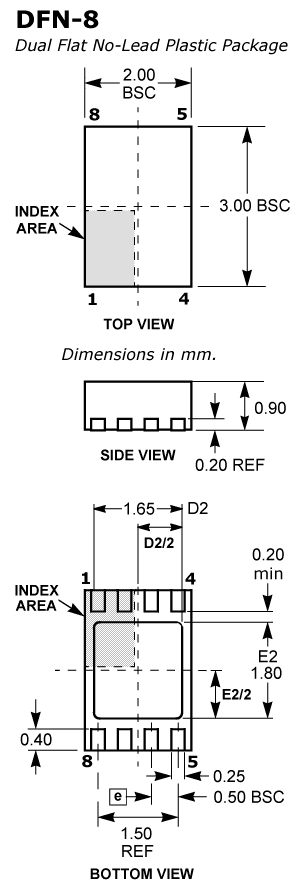

DFN-8 3x2       2x3   DFN-8
DFN-8 3x3       3x3   DFN-8
DFN-8L 3x3       3x3   DFN-8L

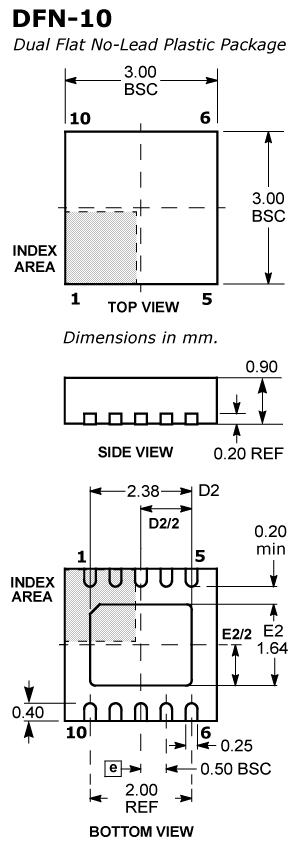

DFN-10       3x3   DFN-10
DFN-12           DFN-12
DFN-14           DFN-14
DFN-16           DFN-16

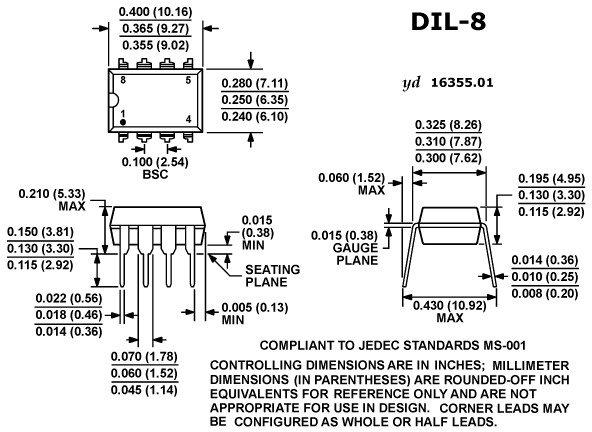

DIL-8   MS-001 MS-001BA       DIL-8

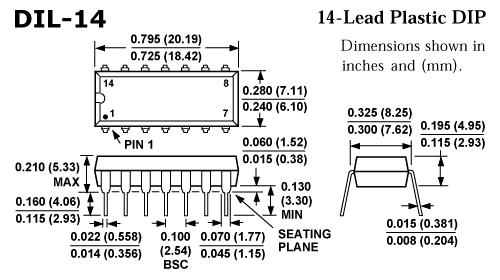

DIL-8   MS-001 MS-001AA       DIL-14
D14M20 D14M20         DIL-14M

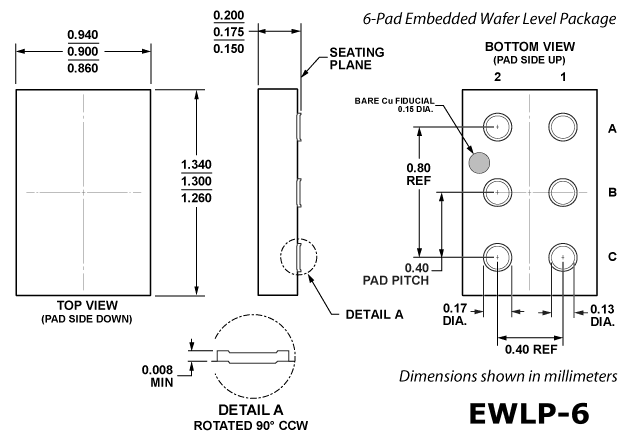

EWLP-4           EWLP-6

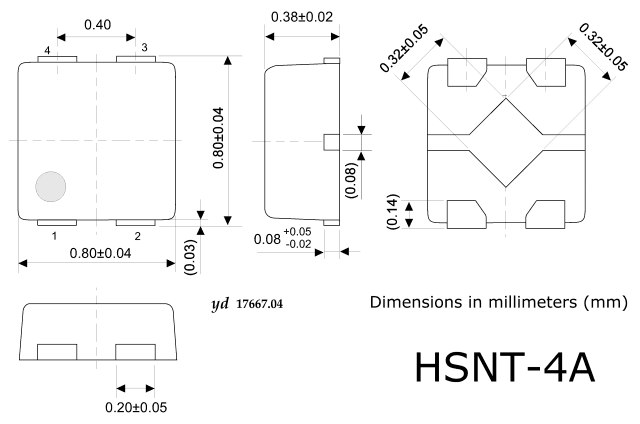

HSNT-4A       0.8x0.8   HSNT-4A

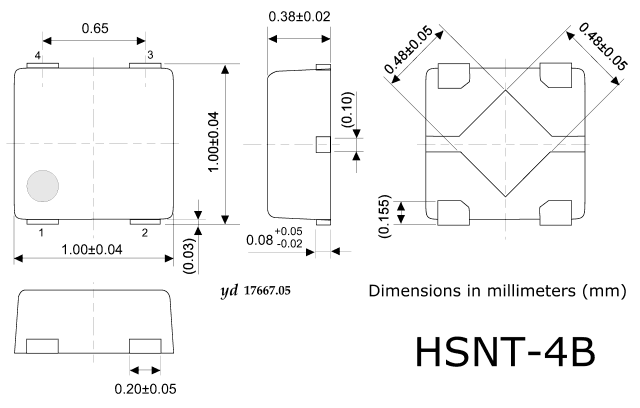

HSNT-4B       1x1   HSNT-4B

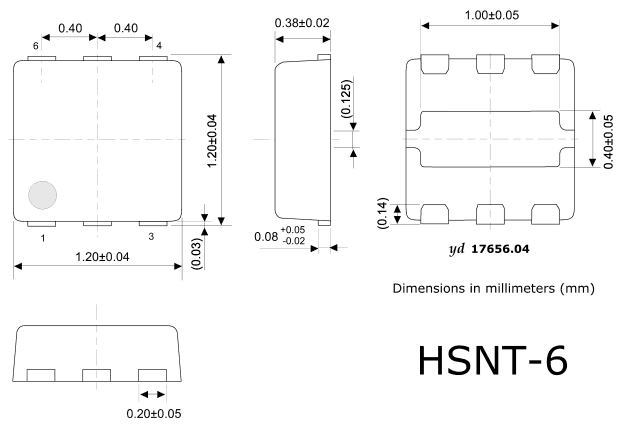

HSNT-6       1.2x1.2   HSNT-6

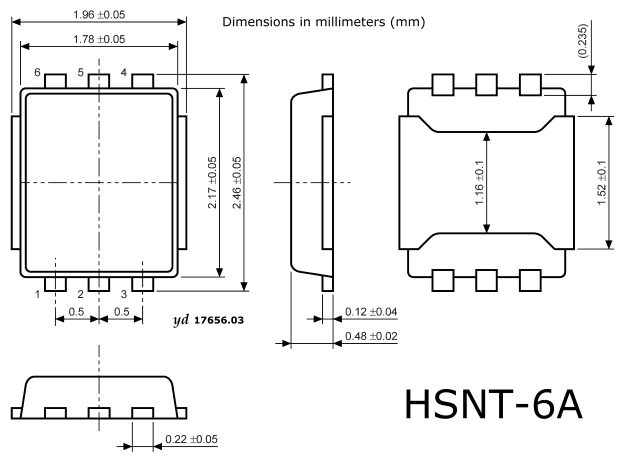

HSNT-6A       1.8x2.2   HSNT-6A

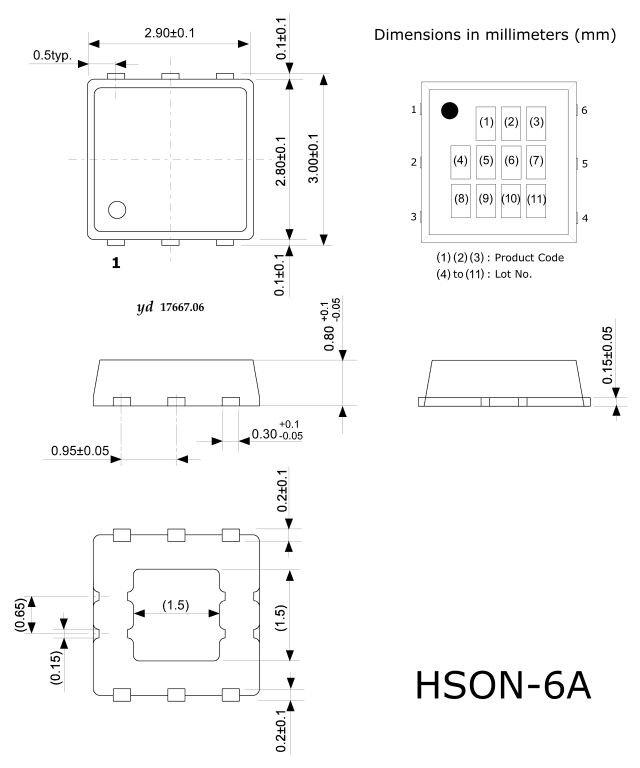

HSON-6A       2.9x2.8   HSON-6A

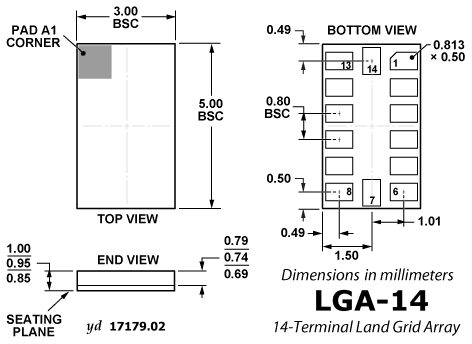

LGA-14       5x3   LGA-14

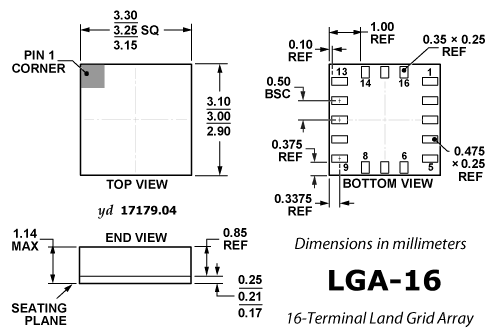

LGA-16           LGA-16

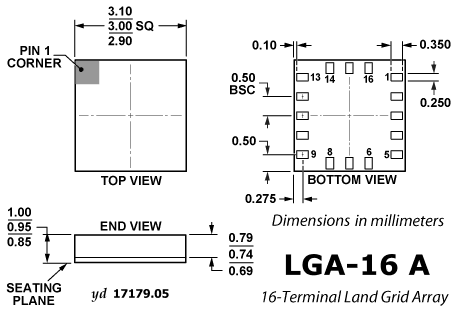

LGA-16A           LGA-16A

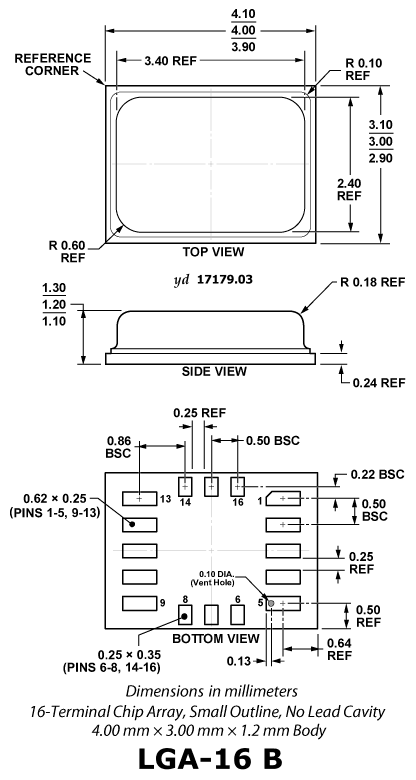

LGA-16B           LGA-16B
LGA-32           LGA-32
LGA-71           LGA-71
LGA-113           LGA-113
LGA-133           LGA-133

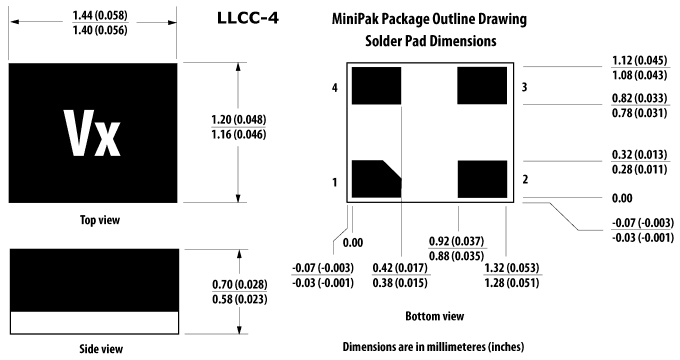

LLCC-4           LLCC-4
LPCC-6   MO-229       LPCC-6

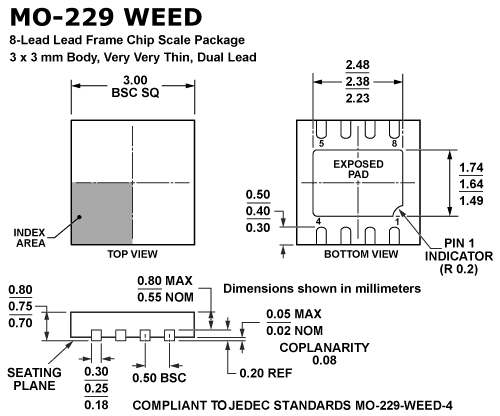

LPCC-8   MO-229       LPCC-8

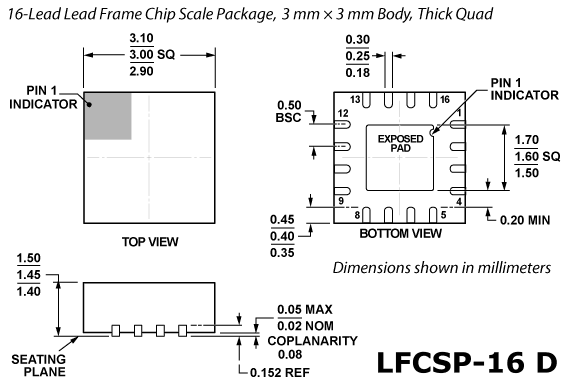

LPCC-16   MO-229       LPCC-16

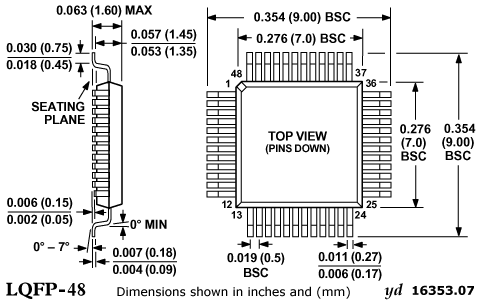

LQFP-48       7x7   LQFP-48

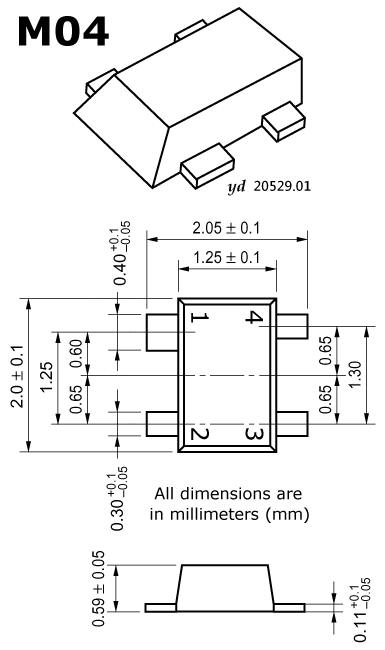

M04           M04
MCPH3         SC-70FL MCPH3
MCPH4           MCPH4
MCPH5         SC-88AFL MCPH5

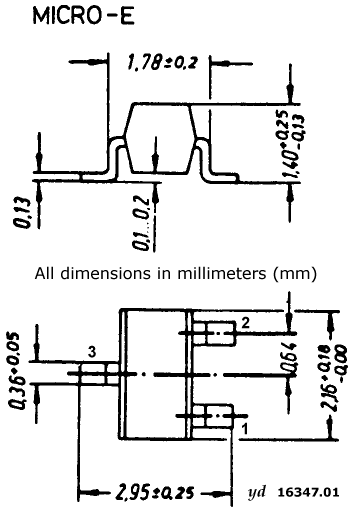

Micro-E           Micro-E

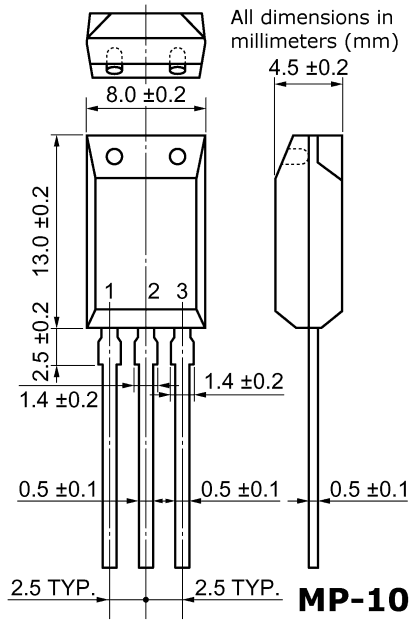

MP-10           MP-10

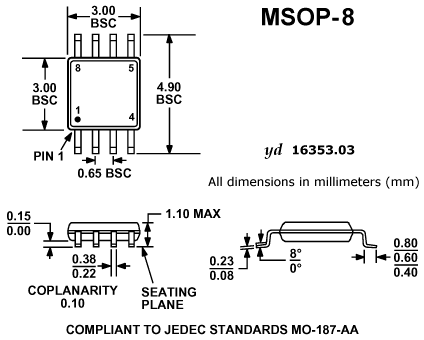

MSOP-8   MO-187AA   3x3   MSOP-8

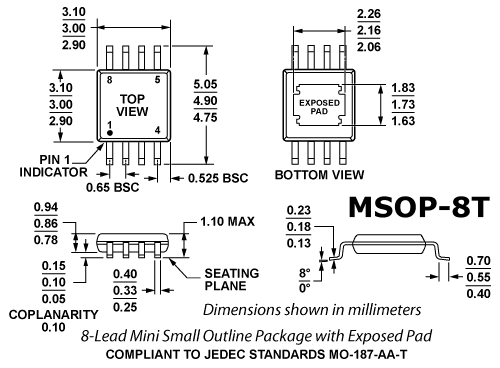

MSOP-8T   MO-187AA-T   3x3   MSOP-8T

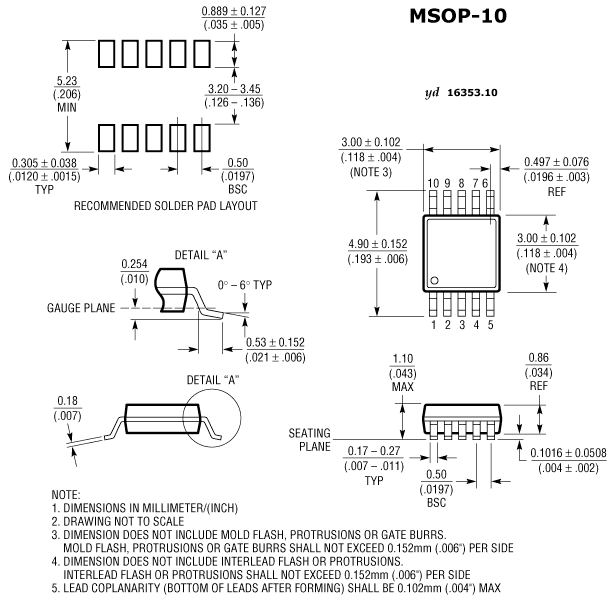

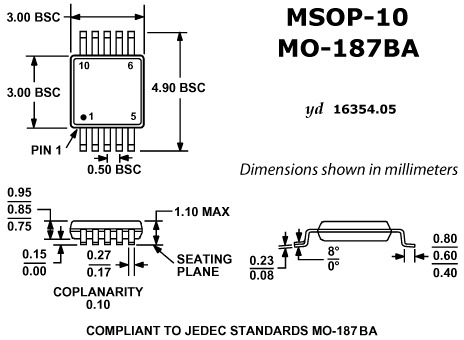

MSOP-10MO-187BA   MO-187BA   3x3   MSOP-10

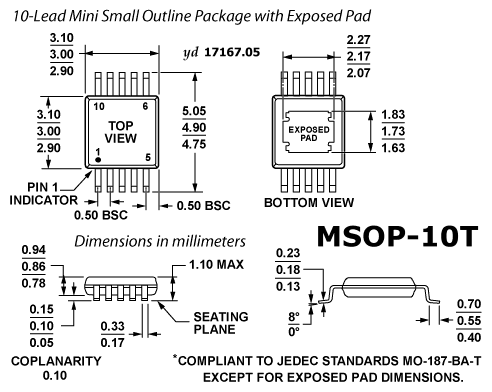

MSOP-10T   MO-187BA-T   3x3   MSOP-10T
MSOP-12           MSOP-12

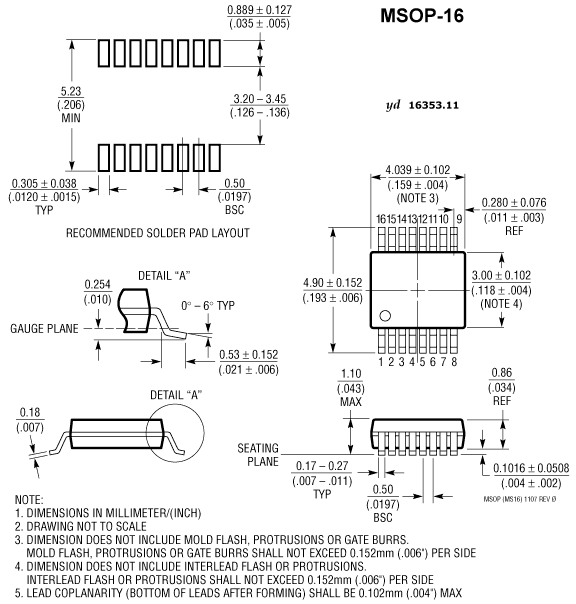

MSOP-16       4x3   MSOP-16
MW-4           MW-4

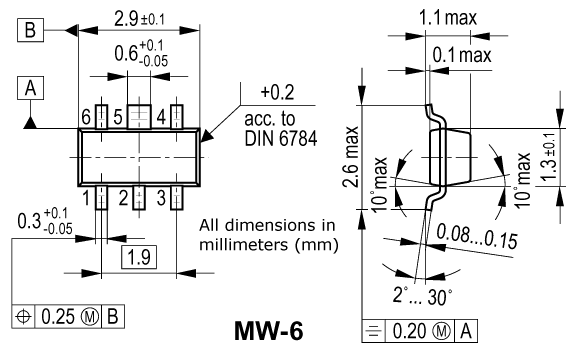

MW-6           MW-6
PLP-8B           PLP-8B

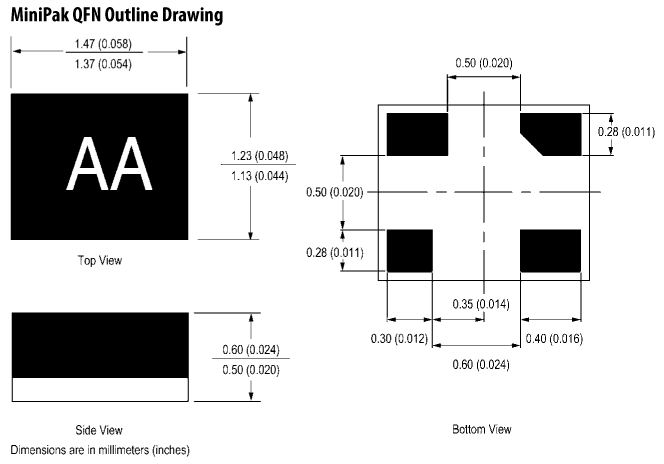

QFN-4       1.4x1.2   QFN-4
QFN-8           QFN-8
QFN-12           QFN-12

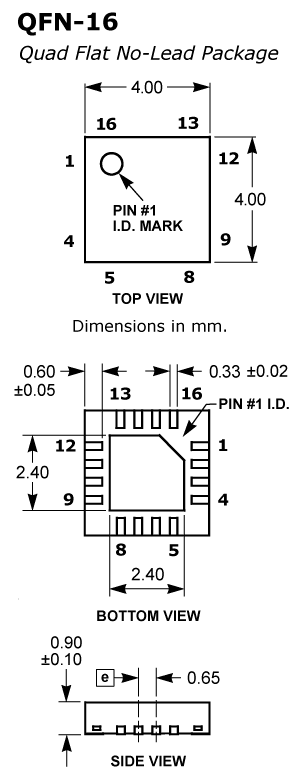

QFN-16 3x3       3x3   QFN-16
QFN-16 4x4       4x4   QFN-16
QFN-20           QFN-20
QFN-24           QFN-24
QFN-28           QFN-28

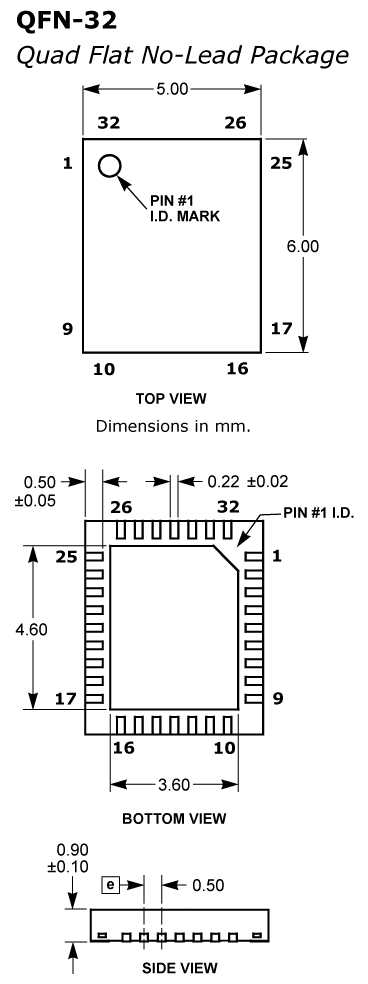

QFN-32       6x5   QFN-32
QFN-36           QFN-36
QFN-38           QFN-38
QFN-40           QFN-40
QFN-44           QFN-44
QFN-48           QFN-48
QFN-52           QFN-52

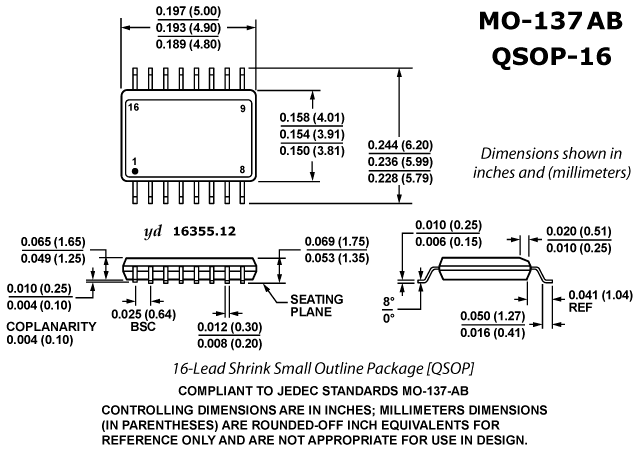

MO-137AB   MO-137AB   5x4   QSOP-16
SCD-80           SCD-80
SCT-595           SCT-595

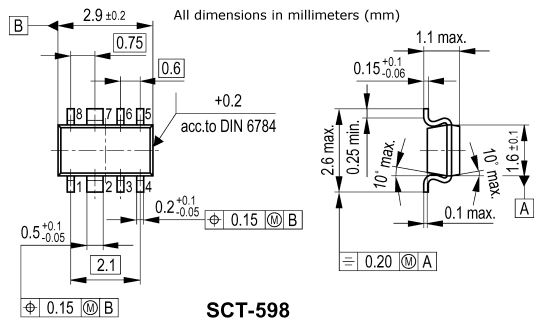

SCT-598       2.9x1.6   SCT-598

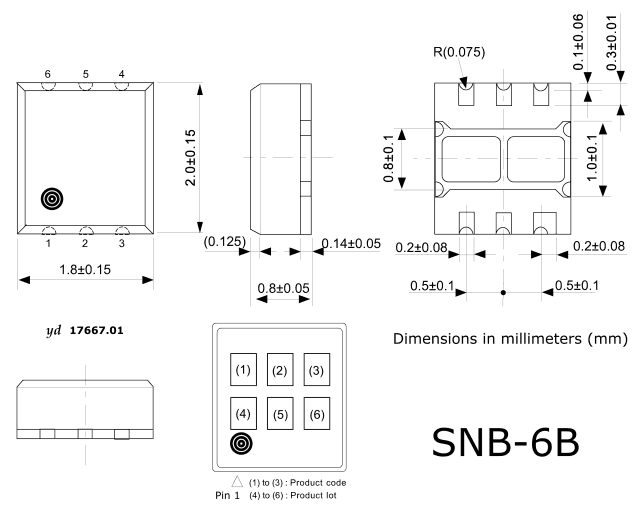

SNB-6B       1.8x2.0   SNB-6B

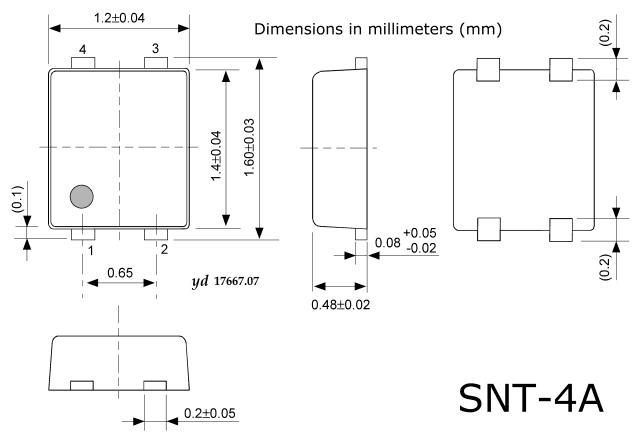

SNT-4A       1.2x1.4   SNT-4A

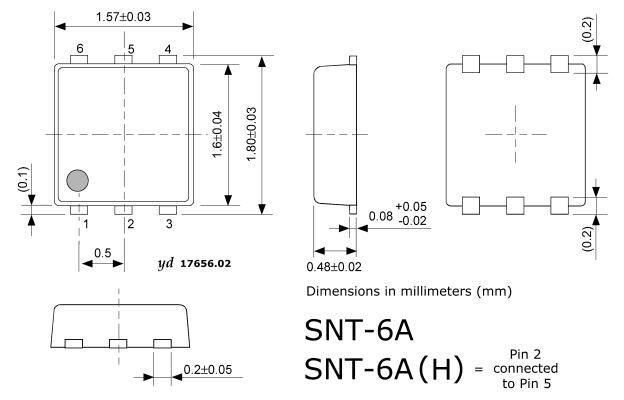

SNT-6A       1.6x1.6   SNT-6A

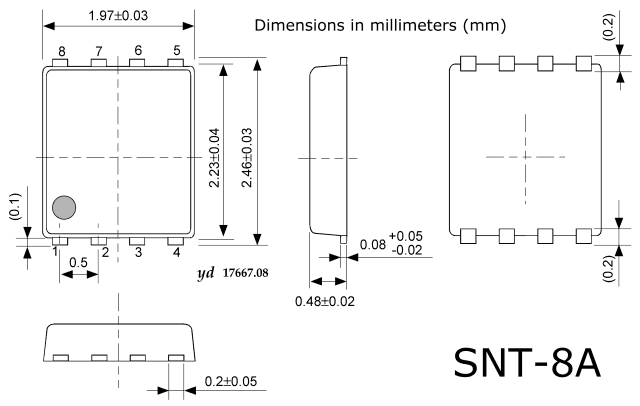

SNT-8A       2.0x2.2   SNT-8A

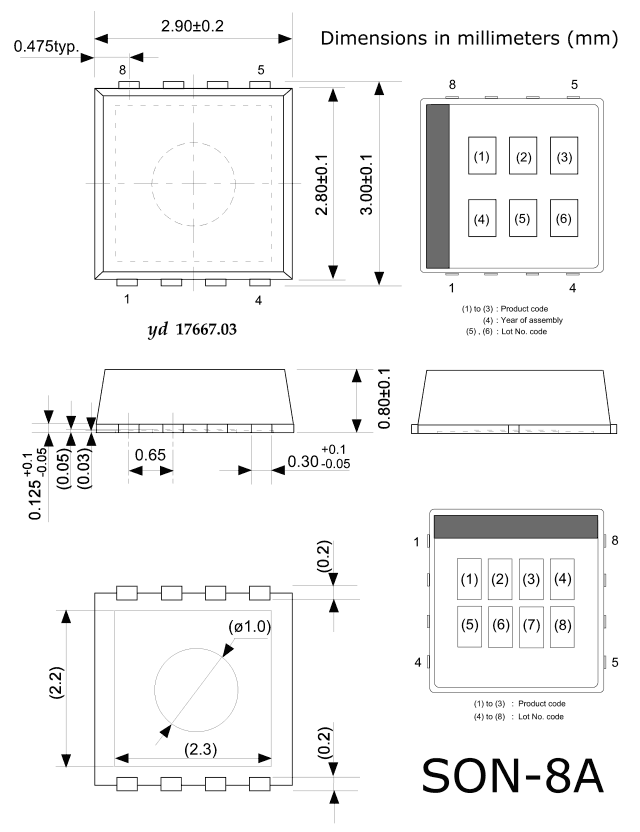

SON-8A       2.9x2.8   SON-8A
SON-10B           SON-10B

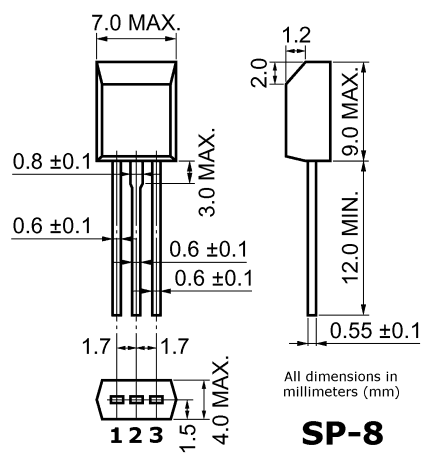

SP-8           SP-8
SSFP-3         SC-81 SSFP-3

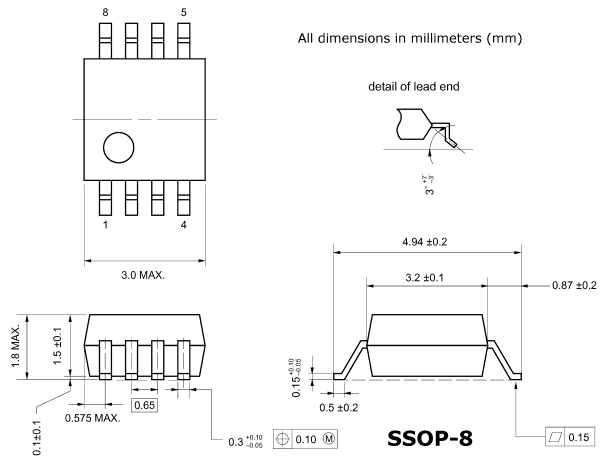

SSOP-8       3.0x3.2   SSOP-8

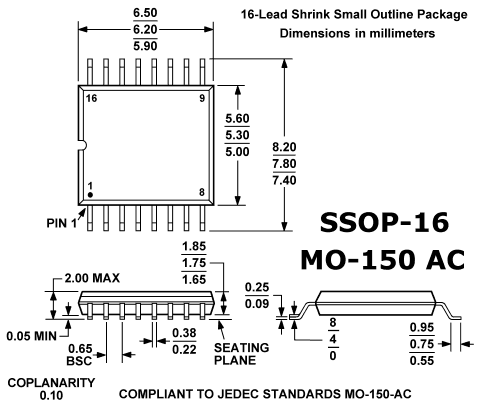

SSOP-16   MO-150AC   6.2x5.3   SSOP-16
SSOP-20   MO-150AE SOT-339-1     SSOP-20

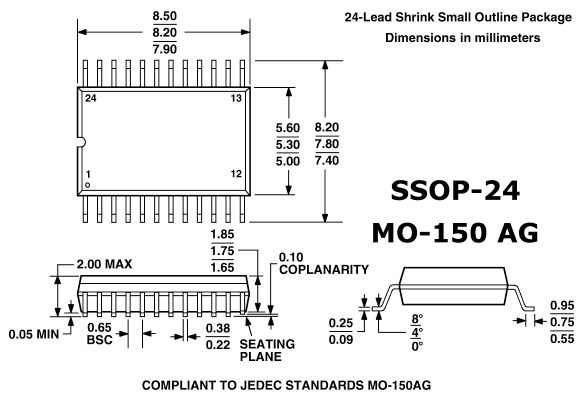

SSOP-24   MO-150AG   8.2x5.3   SSOP-24

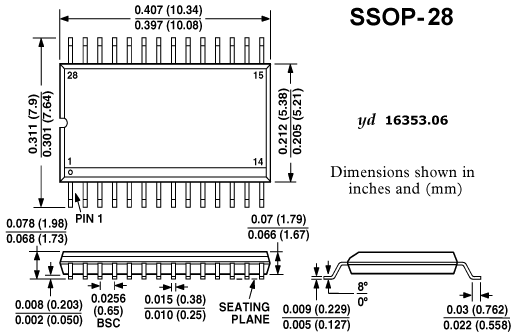

SSOP-28   MO-150AH   10x5.3   SSOP-28
SSOP-36           SSOP-36

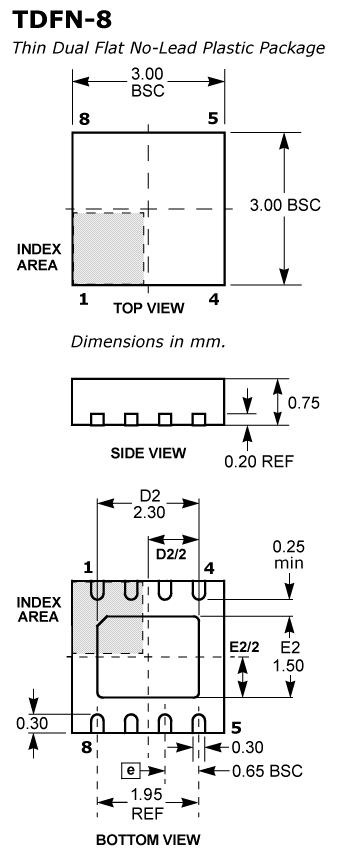

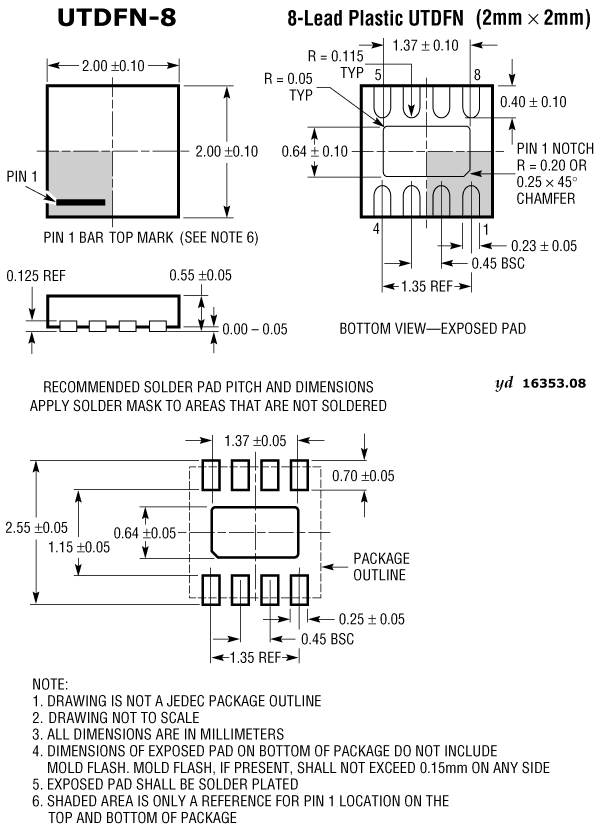

TDFN-8 2x2       2x2   TDFN-8
TDFN-8       3x3   TDFN-8
TDFN-10 2.5x2       2.5x2.0   TDFN-10
TDFN-12       3x2   TDFN-12

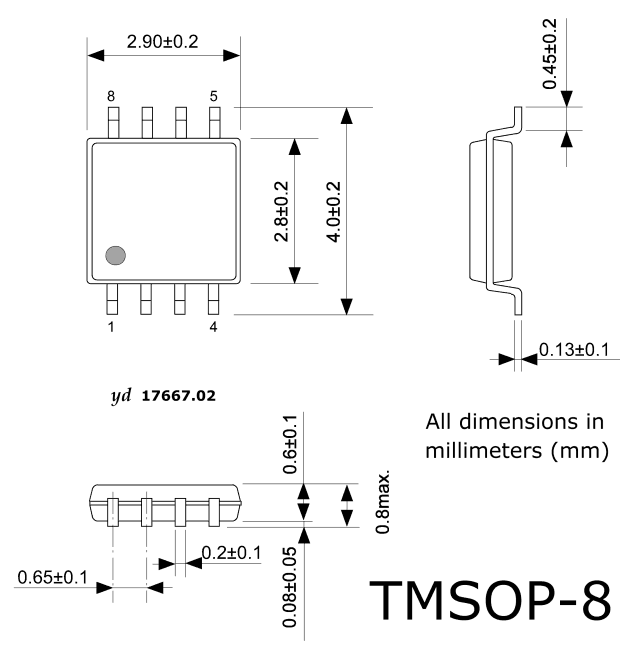

TMSOP-8       2.9x2.8   TMSOP-8
TQFN-8           TQFN-8
TQFN-10           TQFN10
TQFN-12           TQFN12
TQFN-14           TQFN14
TQFN-16           TQFN16
TQFN-16 3x3       3x3   TQFN16
TQFP-48           TQFP-48
TSFP-4           TSFP-4
TSLP-7-4           TSLP-7-4
TSLP-3-1           TSLP-3-1
TSMT3           TSMT3

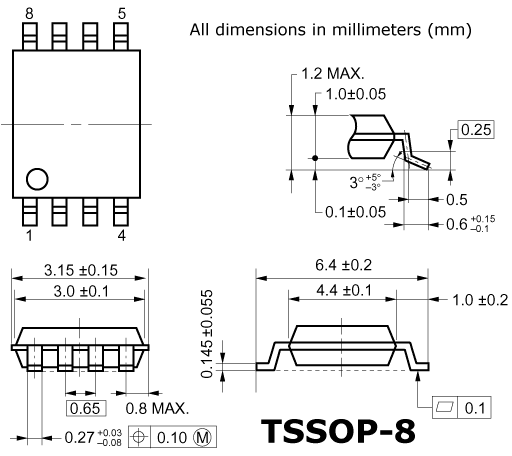

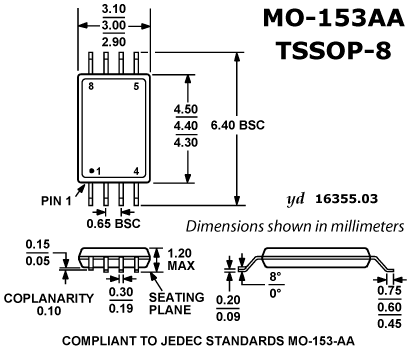

TSSOP-8MO-153AA   MO-153AA SOT-505-1 3.0x4.4   TSSOP-8

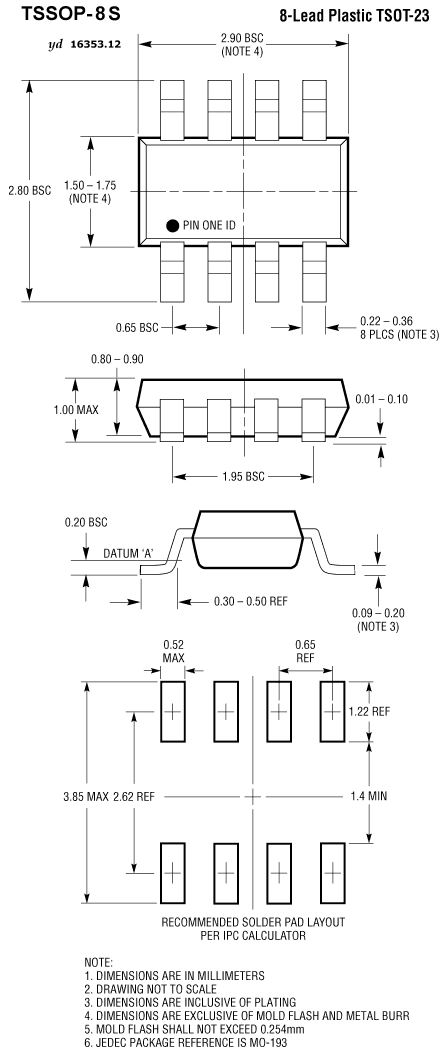

TSSOP-8S   MO-193 (TSOT-23/8) 2.9x1.7   TSSOP-8S
TSSOP-10     SOT-552-1     TSSOP-10

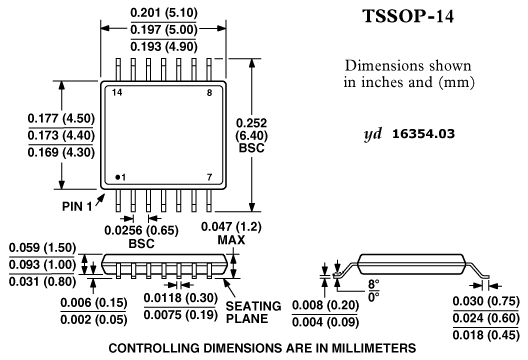

TSSOP-14   MO-153AB   5.0x4.4   TSSOP-14

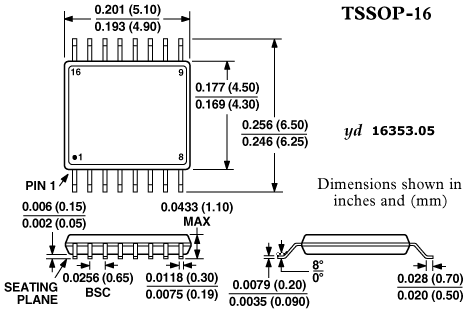

TSSOP-16   MO-153AB   5.0x4.4   TSSOP-16

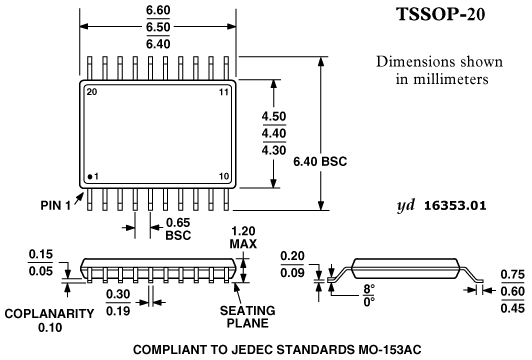

TSSOP-20   MO-153AC   6.5x4.4   TSSOP-20

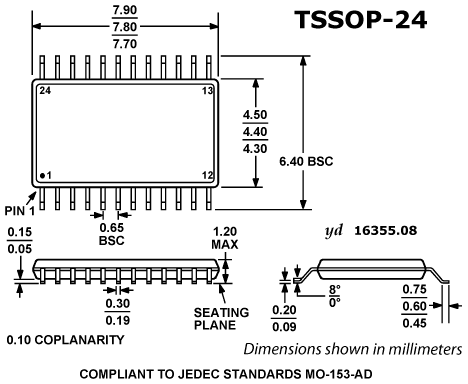

TSSOP-24   MO-153AD   7.8x4.4   TSSOP-24

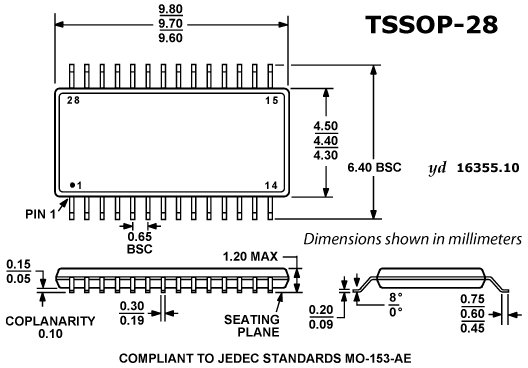

TSSOP-28   MO-153AE   9.7x4.4   TSSOP-28

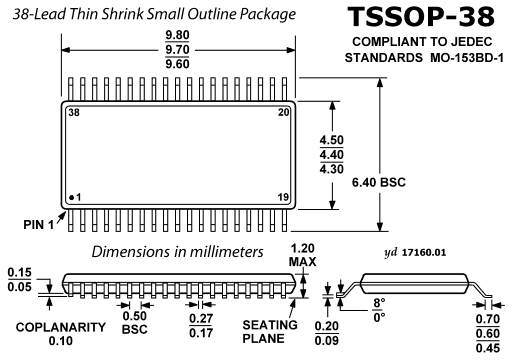

TSSOP-38   MO-153BD   9.7x4.4   TSSOP-38

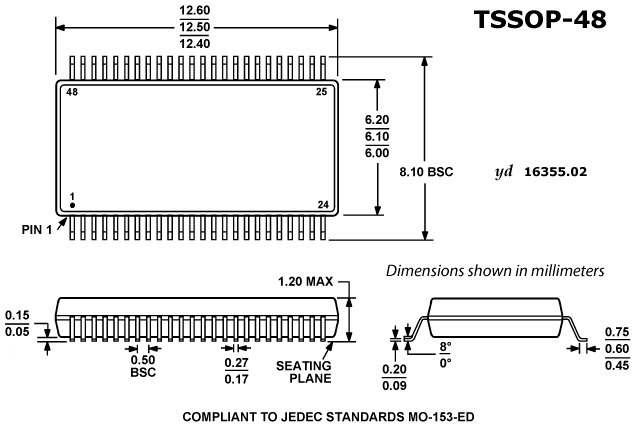

TSSOP-48   MO-153ED   12.5x6.1   TSSOP-48
TUMT3           TUMT3
UCSP4           UCSP4
UCSP8           UCSP8
UCSP9           UCSP9
UCSP12           UCSP12
UDFN2-1.45x1       1.45x1.0   UDFN2
UDFN4-0.8x1       0.8x1.0   UDFN4
UDFN6           UDFN6
UDFN6-0.83x0.85       0.83x0.85   UDFN6
UDFN6-1x1       1.0x1.0   UDFN6
UDFN6-1.3x1.6       1.3x1.6   UDFN6
UDFN6-1.45x1       1.45x1.0   UDFN6
UDFN8           UDFN8
ULLGA6           ULLGA6
ULLGA8           ULLGA8

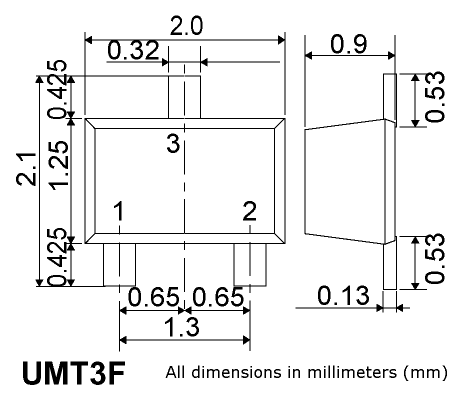

UMT3F       2.0x1.25   UMT3F
UQFN8           UQFN8

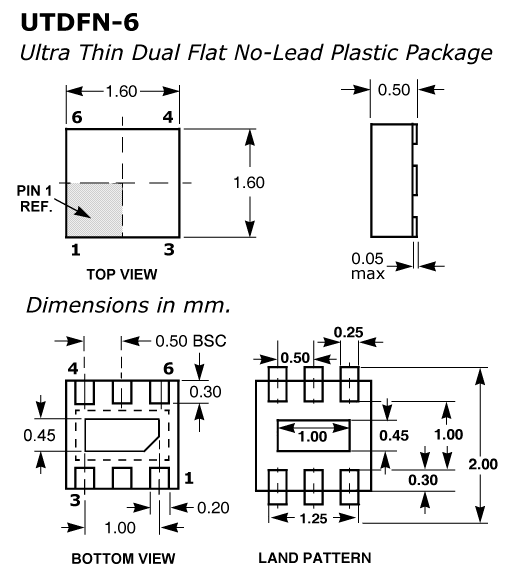

UTDFN-6   MO-229   1.6x1.6   UTDFN-6

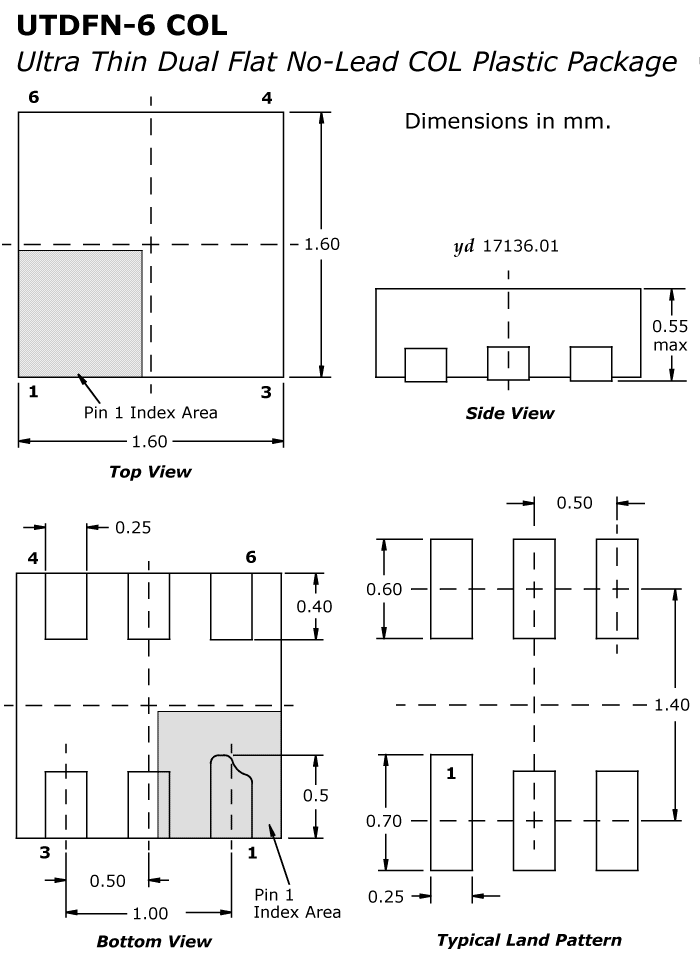

UTDFN-6C       1.6x1.6   UTDFN-6 COL
UTDFN-8       2x2   UTDFN-8

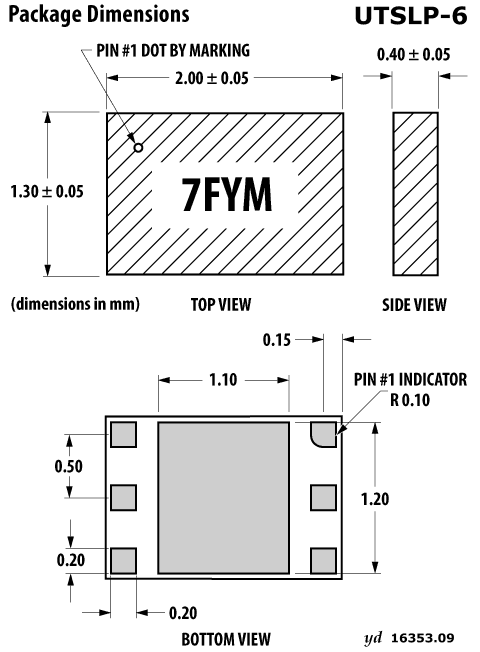

UTSLP-6       1.3x2.0   UTSLP-6
VMN3           VMN3

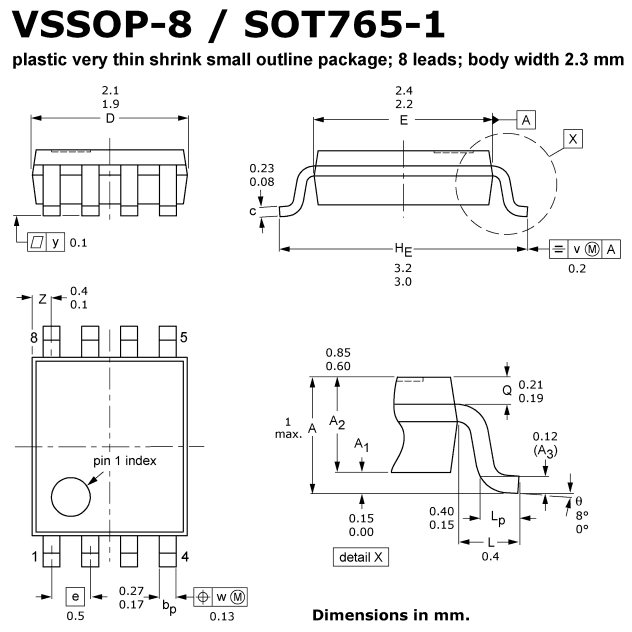

VSSOP-8   MO-187 SOT-765-1 2x2.3   VSSOP-8

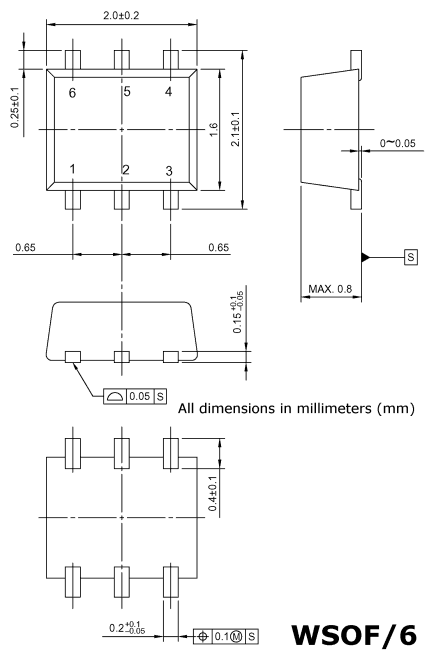

WSOF/6       2.0x1.6   WSOF/6
X4       0.8x0.8   X4

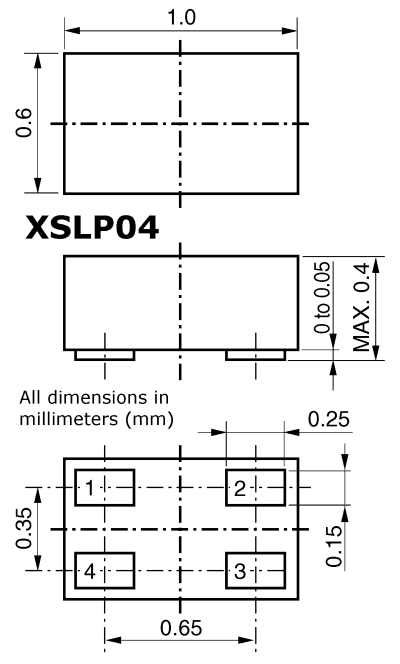

XSLP04       1.0x0.6   XSLP04
XSOF/3       1.4x0.8 (SC-81) MFPAK XSOF/3
D2B1 D2B1
D2B2 D2B2
D2B4 D2B4
L2F5 L2F5

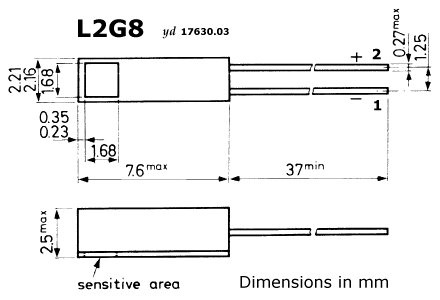

L2G8 L2G8

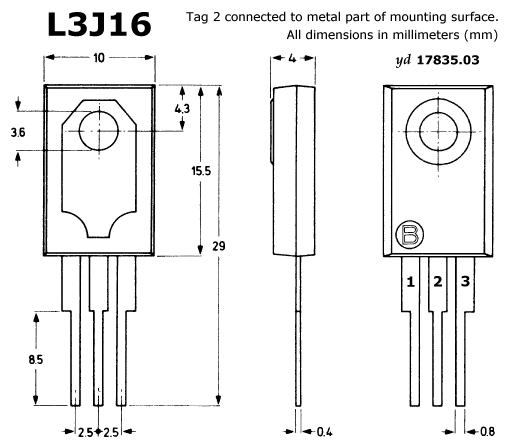

L3J16 L3J16
L3K17 L3K17 (TOP-66)       Case 199
L3Z2 L3Z2         U-32

A.7.6
Gehäuse auf Chipebene
Chip-Scale Packages

Bild kyte JEDEC ProElectron DIN
Dim. XY
EIAJ
JEITA
Spezial

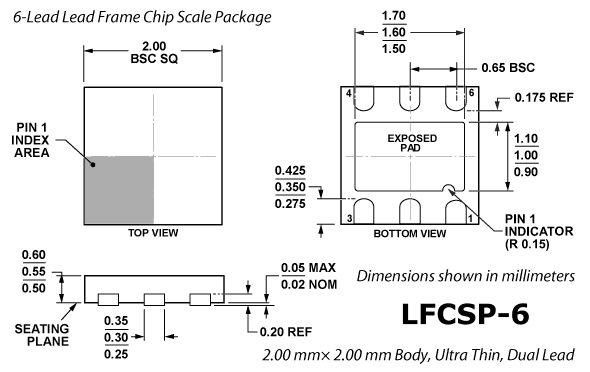

LFCSP6       2x2   LFCSP-6

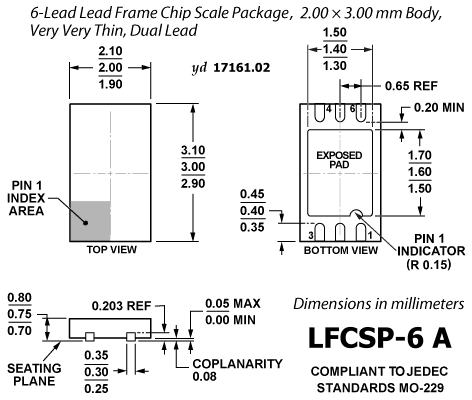

LFCSP6A   MO-229   2x3   LFCSP-6A

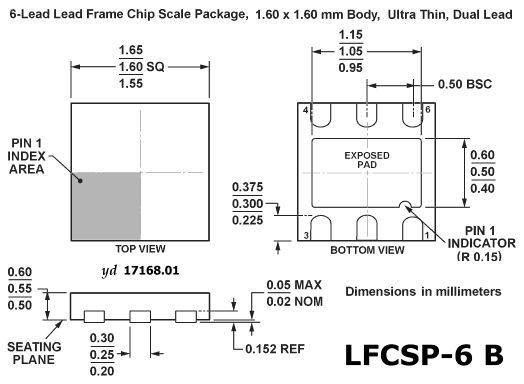

LFCSP6B       1.6x1.6   LFCSP-6B

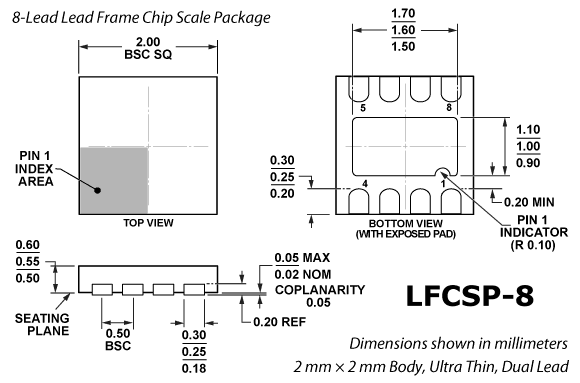

LFCSP8       2x2   LFCSP-8

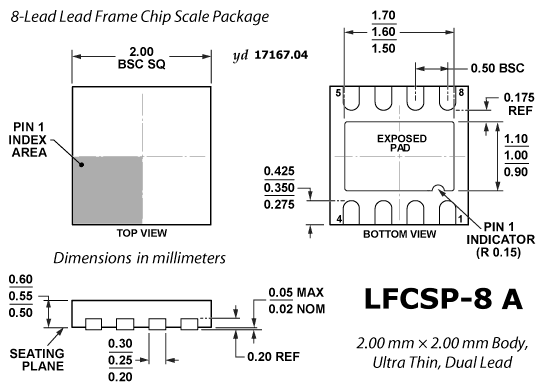

LFCSP8A       2x2   LFCSP-8A

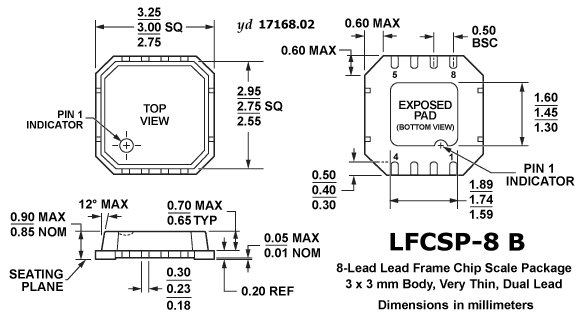

LFCSP8B       3x3   LFCSP-8B

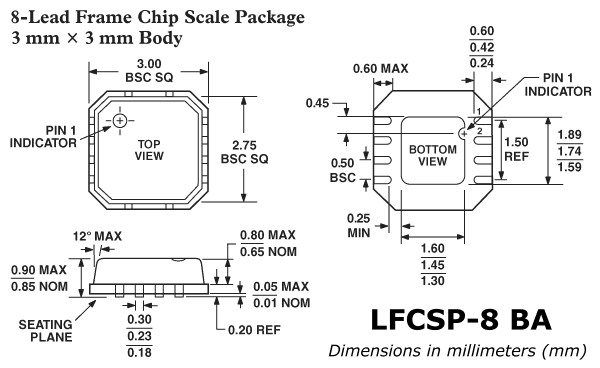

LFCSP8BA       3x3   LFCSP-8BA

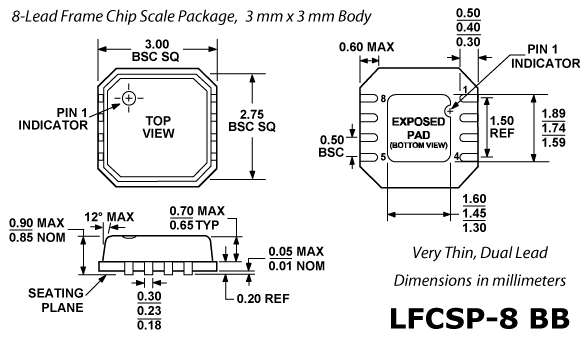

LFCSP8BB       3x3   LFCSP-8BB

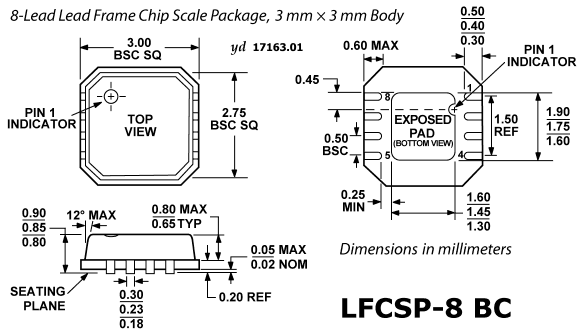

LFCSP8BC       3x3   LFCSP-8BC

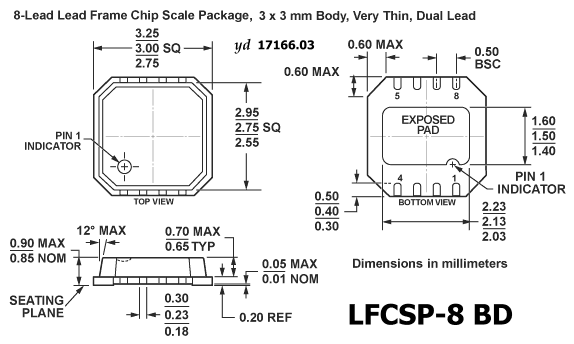

LFCSP8BD       3x3   LFCSP-8BD

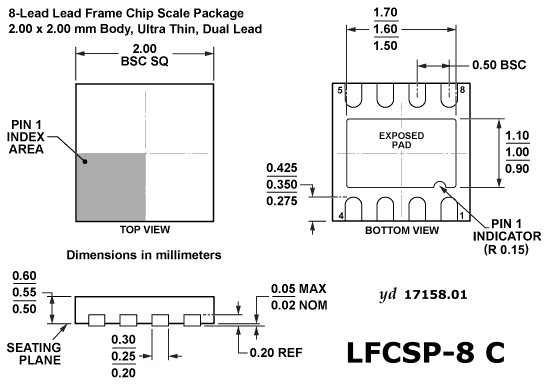

LFCSP8C       2x2   LFCSP-8C

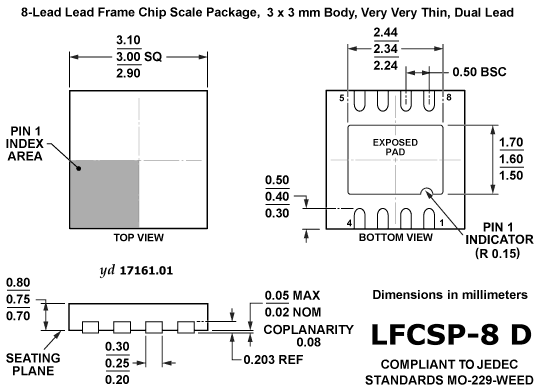

LFCSP8D   MO-229WEED   3x3   LFCSP-8D

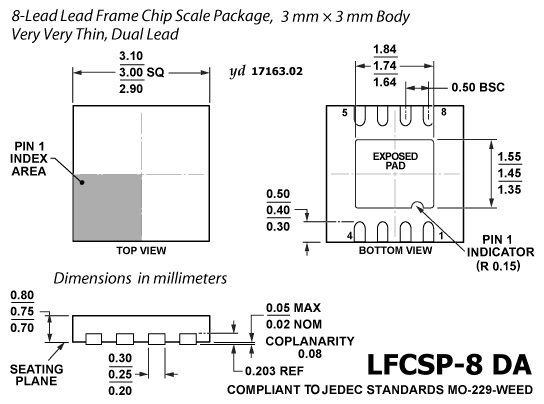

LFCSP8DA   MO-229WEED   3x3   LFCSP-8DA

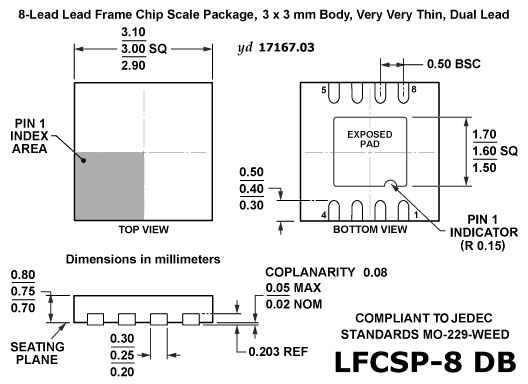

LFCSP8DB   MO-229WEED   3x3   LFCSP-8DB

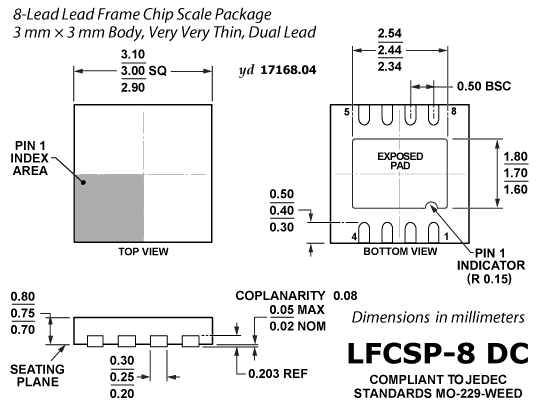

LFCSP8DC   MO-229WEED   3x3   LFCSP-8DC

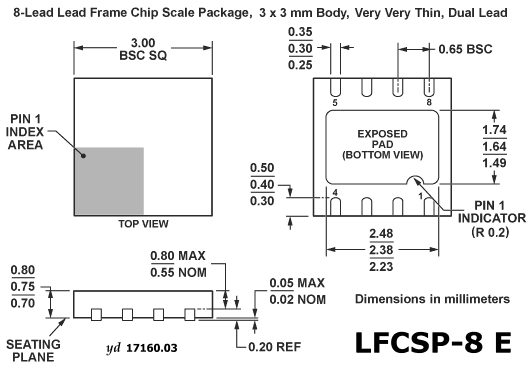

LFCSP8E       3x3   LFCSP-8E

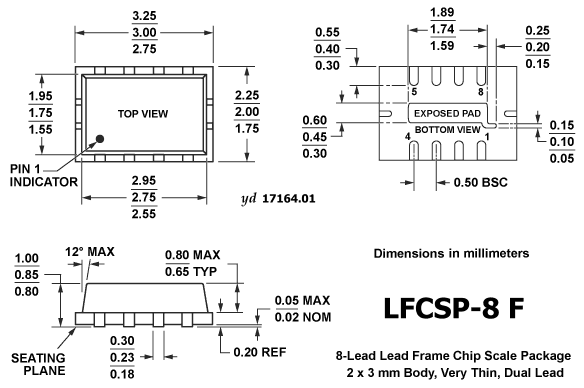

LFCSP8F       3x2   LFCSP-8F

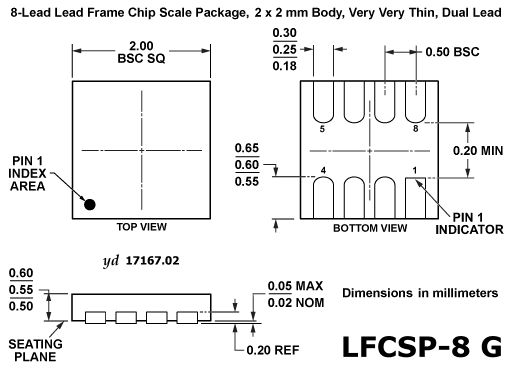

LFCSP8G       2x2   LFCSP-8G

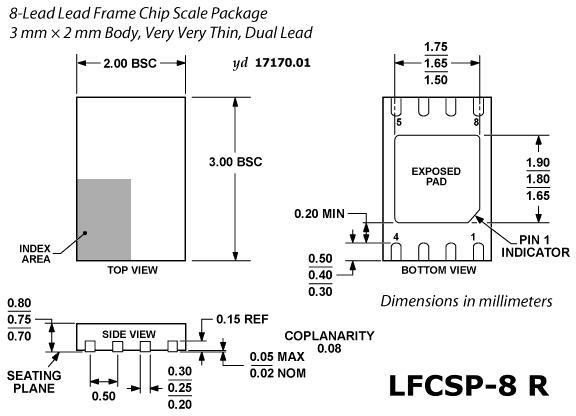

LFCSP8R       2x3   LFCSP-8R
MO-229WEED   MO-229WEED-4   3x3   (LFCSP-8)

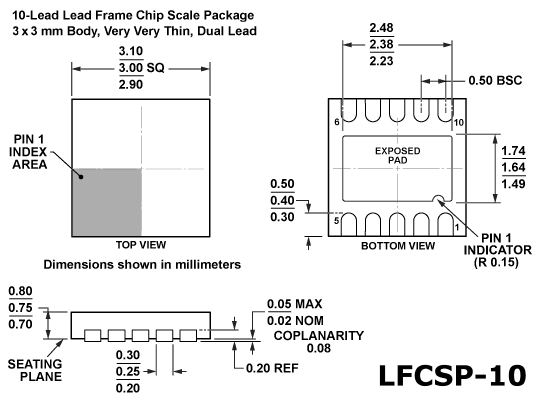

LFCSP10       3x3   LFCSP-10

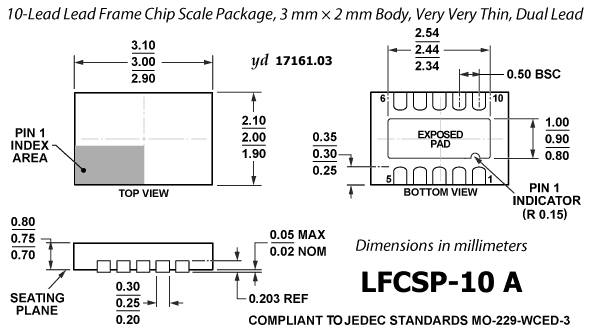

LFCSP10A   MO-229WCED-3   3x2   LFCSP-10A

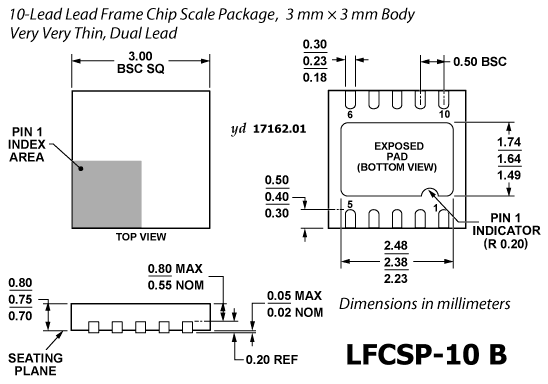

LFCSP10B       3x3   LFCSP-10B

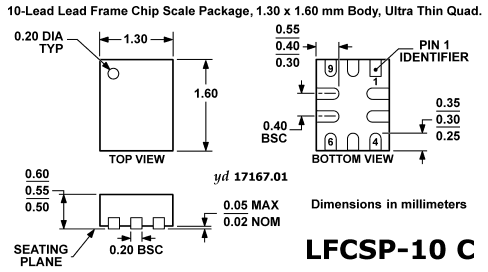

LFCSP10C       1.6x1.3   LFCSP-10C

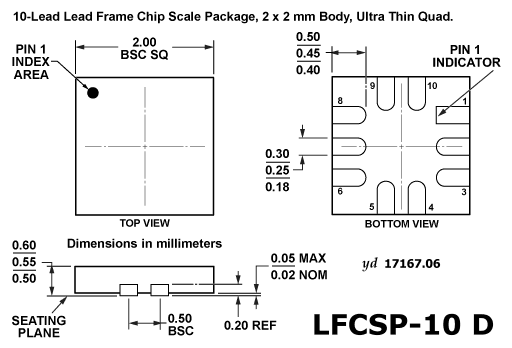

LFCSP10D       2x2   LFCSP-10D

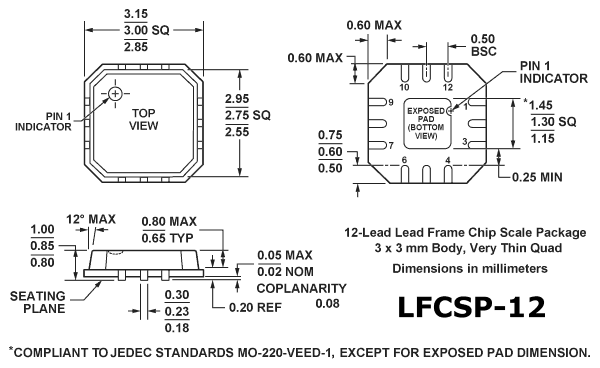

LFCSP12   MO-220VEED-1   3x3   LFCSP-12

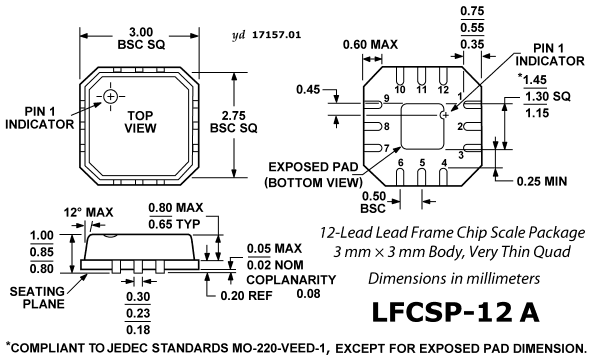

LFCSP12A   MO-220VEED-1   3x3   LFCSP-12A

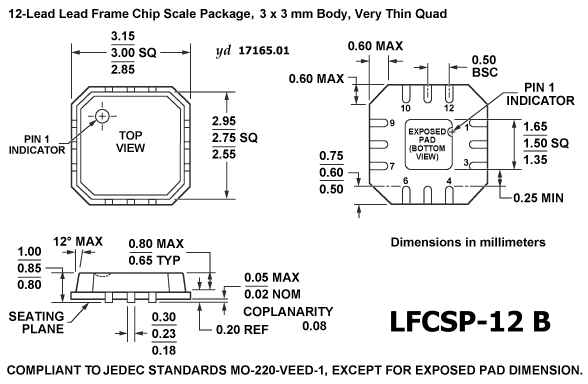

LFCSP12B   MO-220VEED-1   3x3   LFCSP-12B

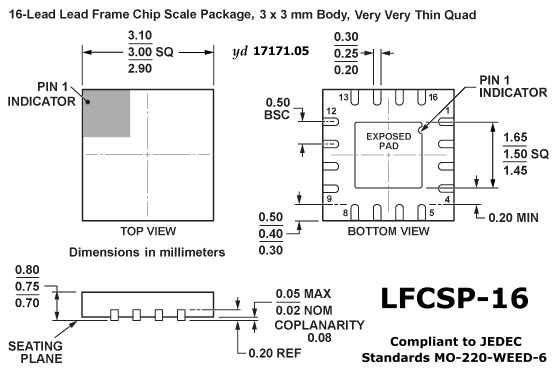

LFCSP16   MO-220WEED-6   3x3   LFCSP-16

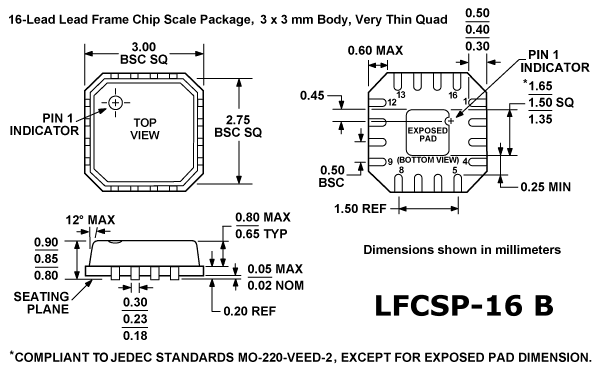

LFCSP16B   MO-220VEED-2   3x3   LFCSP-16B

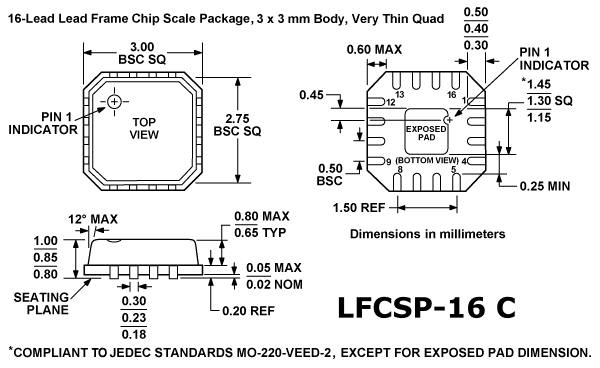

LFCSP16C   MO-220VEED-2   3x3   LFCSP-16C
LFCSP16D       3x3   LFCSP-16D

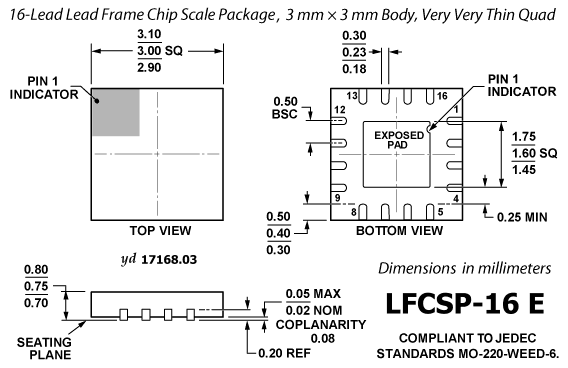

LFCSP16E   MO-220WEED-6   3x3   LFCSP-16E

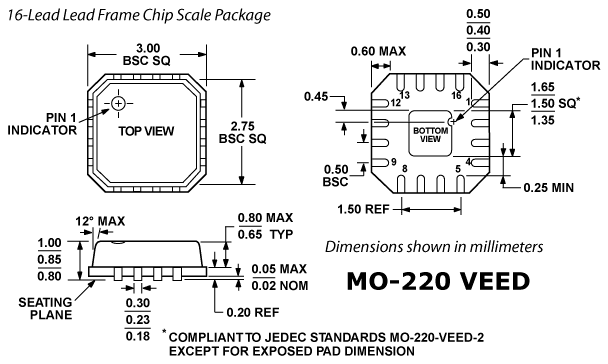

MO-220VEED   MO-220VEED-2   3x3   (LFCSP-16)
MO-220VGGC   MO-220VGGC   4x4   (LFCSP-16)

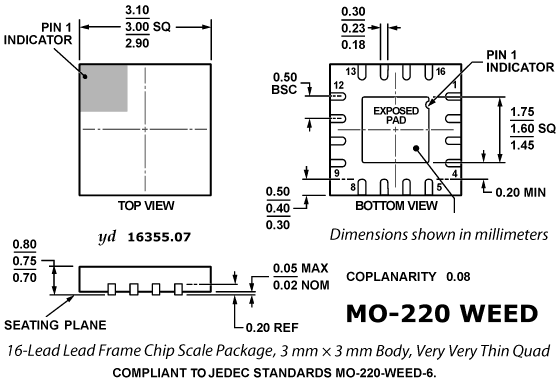

MO-220WEED   MO-220WEED-6   3x3   (LFCSP-16)

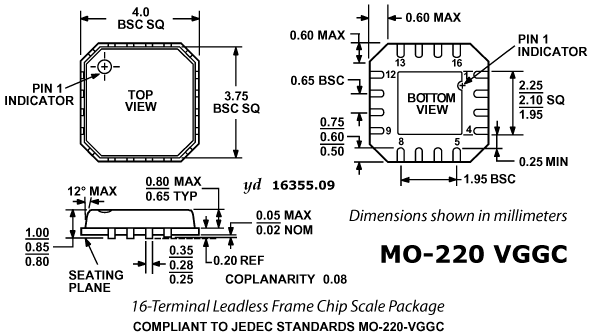

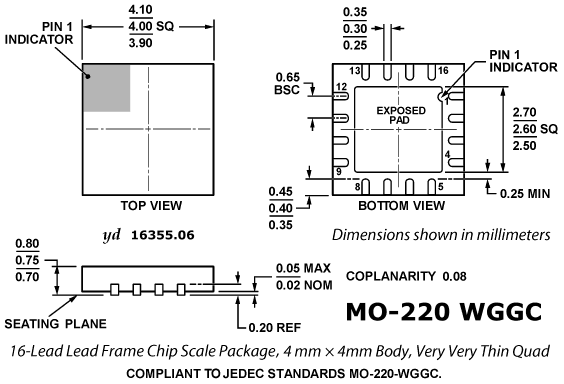

MO-220WGGC   MO-220WGGC   4x4   (LFCSP-16)

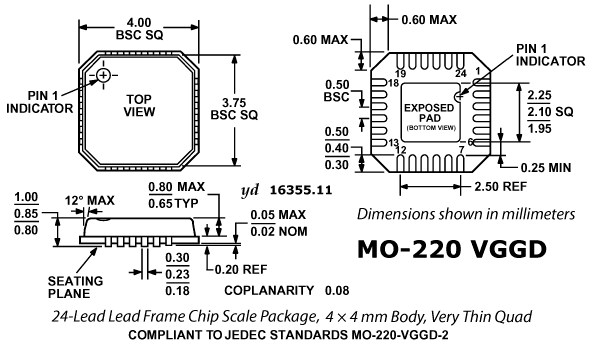

MO-220VGGD   MO-220VGGD-2   4x4   (LFCSP-24)

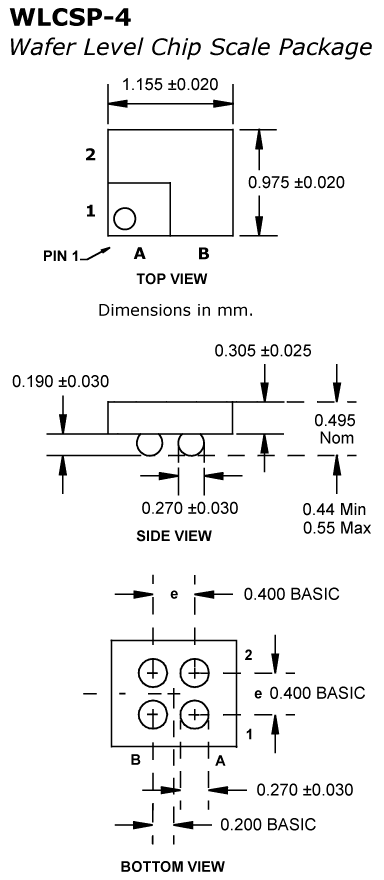

WLCSP-4       0.74x0.74   WLCSP-4
WLCSP-4 0.9x0.9       0.92x0.92   WLCSP-4
WLCSP-4 1.1x1.6       1.1x1.6   WLCSP-4

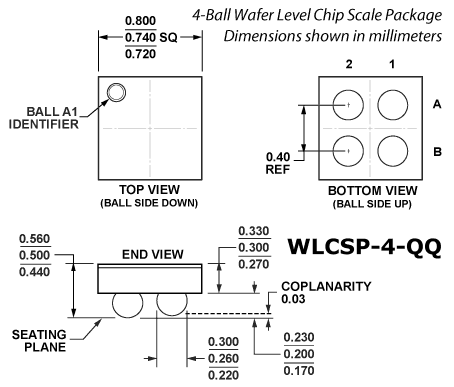

WLCSP-4QQ       0.74x0.74   WLCSP-4QQ

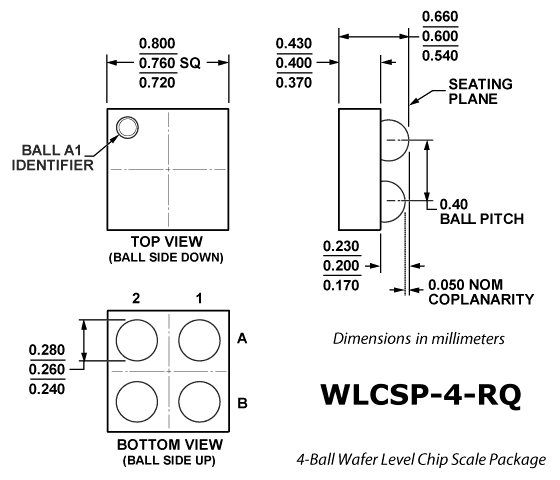

WLCSP-4RQ       0.76x0.76   WLCSP-4RQ

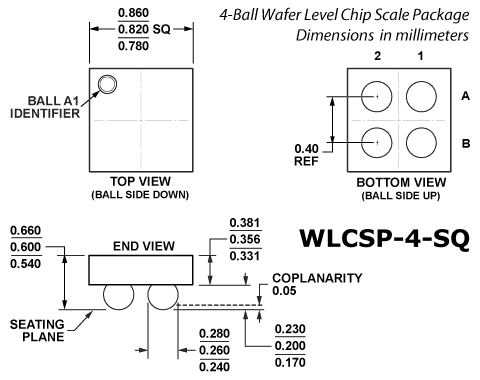

WLCSP-4SQ       0.82x0.82   WLCSP-4SQ

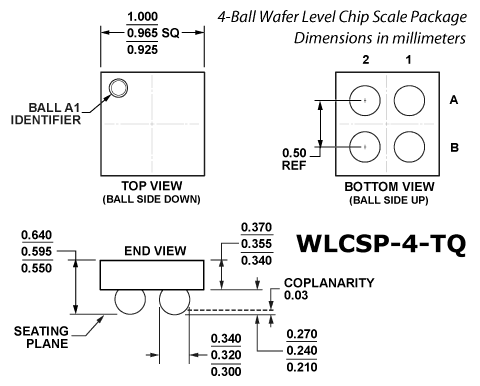

WLCSP-4TQ       0.97x0.97   WLCSP-4TQ

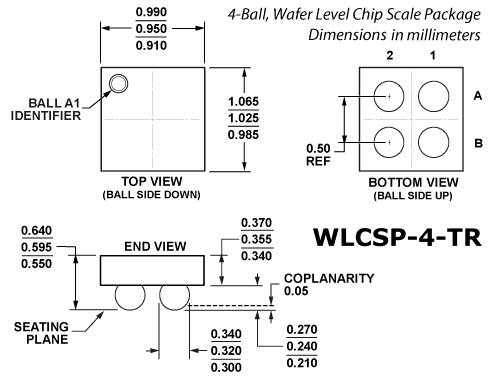

WLCSP-4TR       1.02x0.95   WLCSP-4TR

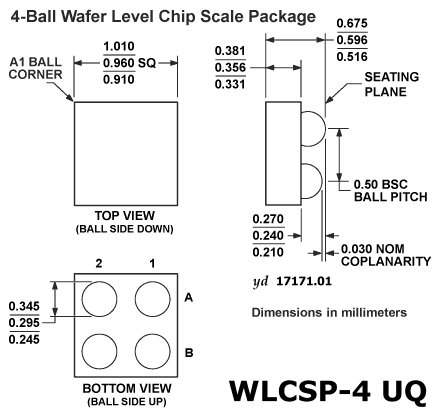

WLCSP-4UQ       0.96x0.96   WLCSP-4UQ

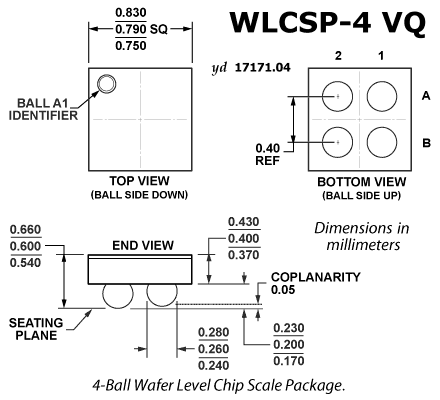

WLCSP-4VQ       0.79x0.79   WLCSP-4VQ
WLCSP-5 0.9x0.9       0.93x0.93   WLCSP-5
WLCSP-5 1.1x1.1       1.12x1.12   WLCSP-5

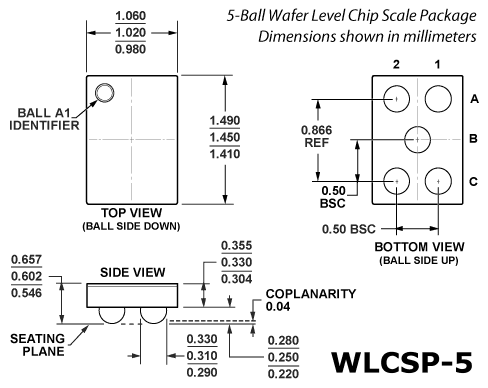

WLCSP-5       1.45x1.02   WLCSP-5

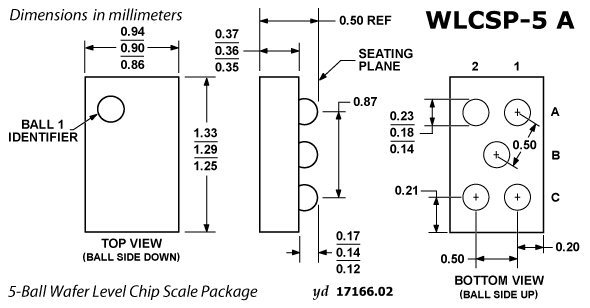

WLCSP-5A       1.3x0.9   WLCSP-5A

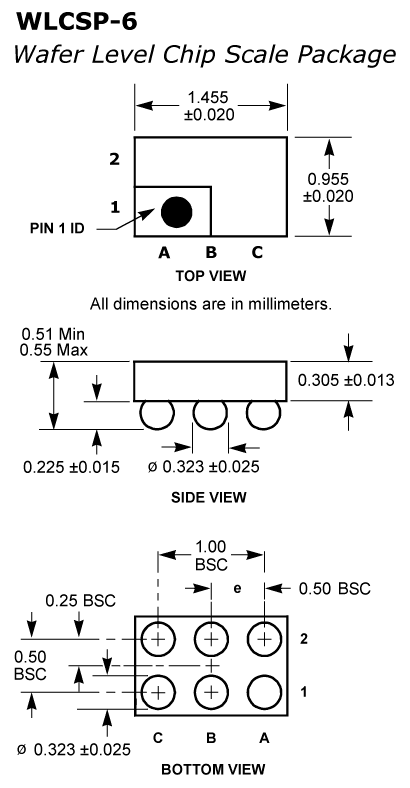

WLCSP-6       1.45x0.95   WLCSP-6

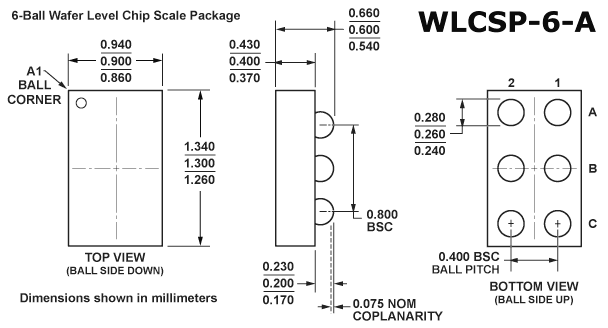

WLCSP-6A       1.2x0.9   WLCSP-6A

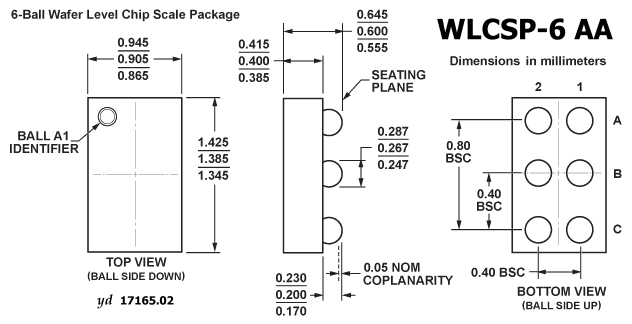

WLCSP-6AA       1.4x0.9   WLCSP-6AA

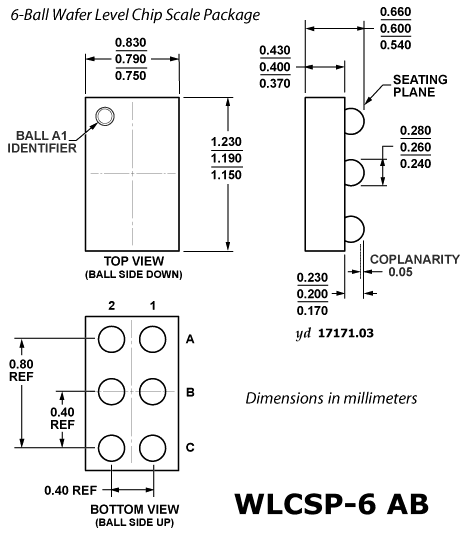

WLCSP-6AB       1.2x0.8   WLCSP-6AB

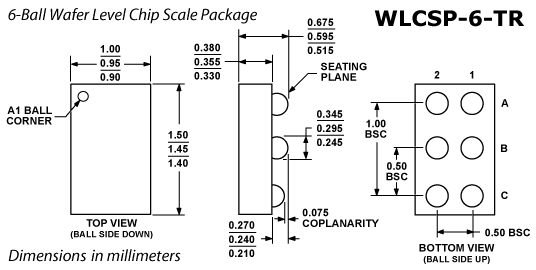

WLCSP-6TR       1.45x0.95   WLCSP-6TR

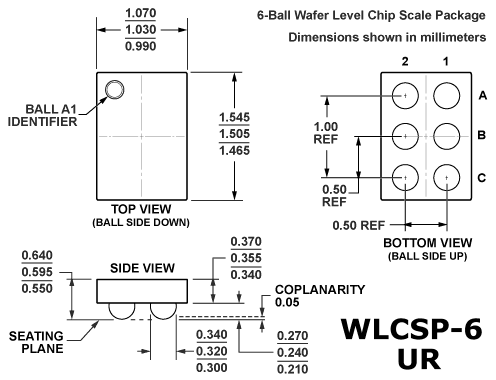

WLCSP-6UR       1.5x1.0   WLCSP-6UR

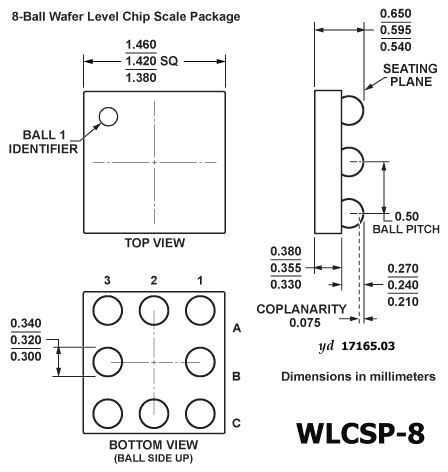

WLCSP-8       1.42x1.42   WLCSP-8

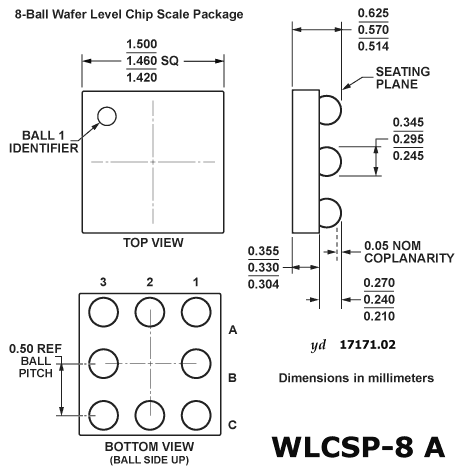

WLCSP-8A       1.46x1.46   WLCSP-8A

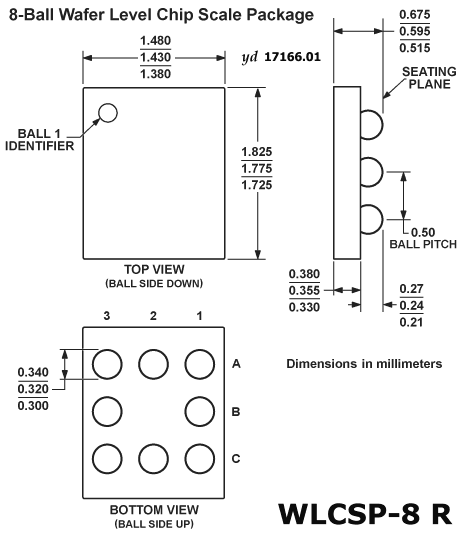

WLCSP-8R       1.78x1.43   WLCSP-8R

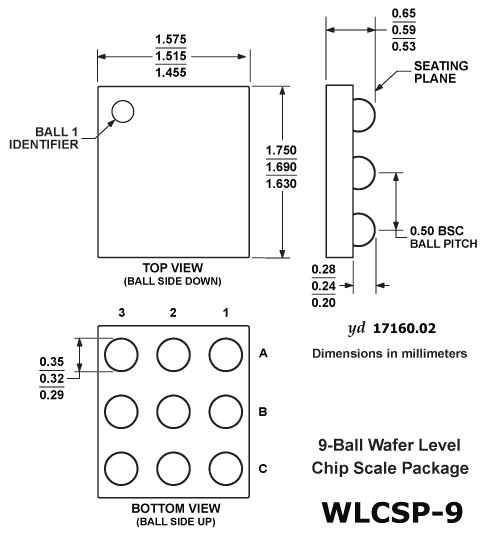

WLCSP-9       1.69x1.52   WLCSP-9

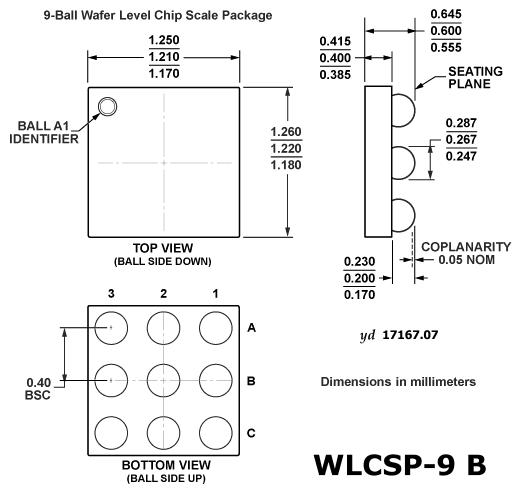

WLCSP-9B       1.22x1.21   WLCSP-9B
WLCSP-9C       1.6x1.6   WLCSP-9C

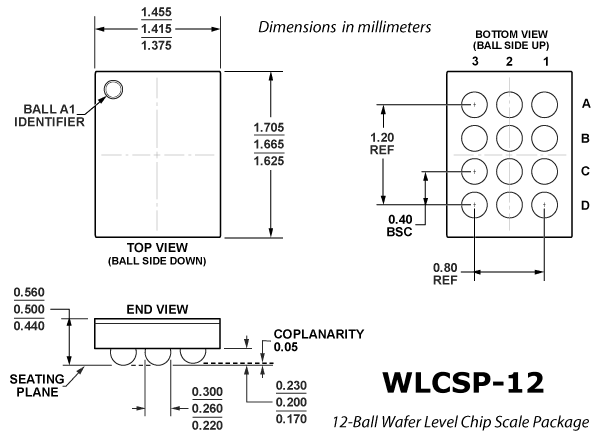

WLCSP-12       1.67x1.42   WLCSP-12

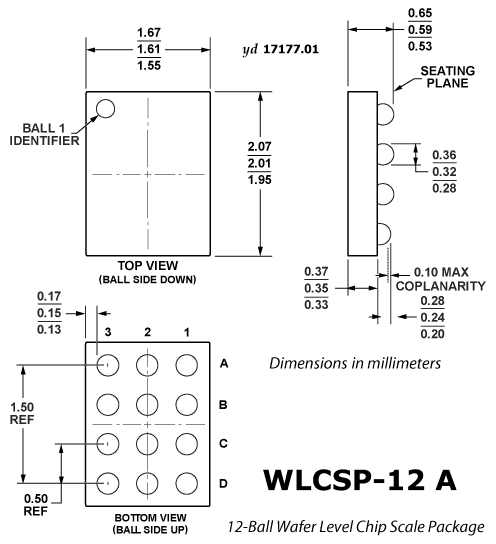

WLCSP-12A       2.0x1.6   WLCSP-12A

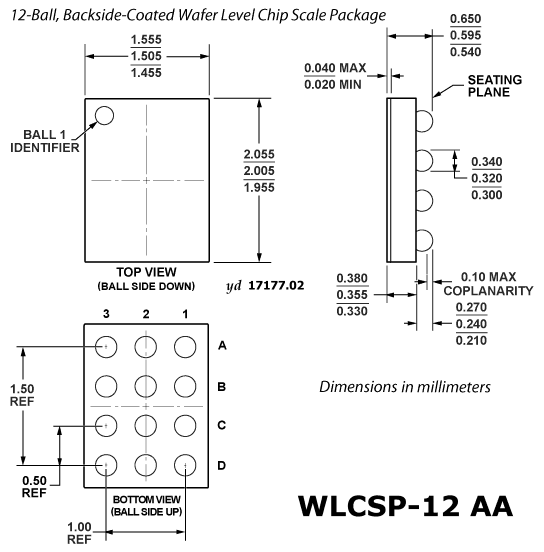

WLCSP-12AA       2.0x1.5   WLCSP-12AA

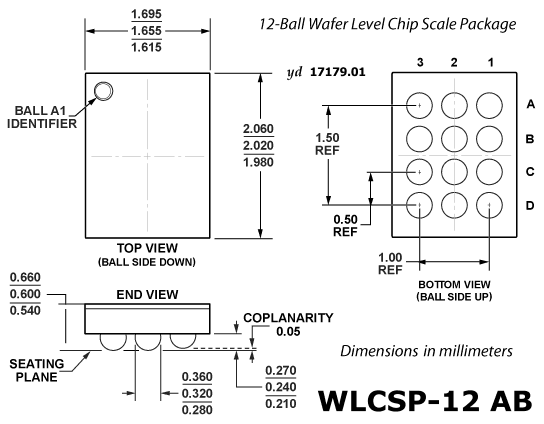

WLCSP-12AB       2.0x1.7   WLCSP-12AB

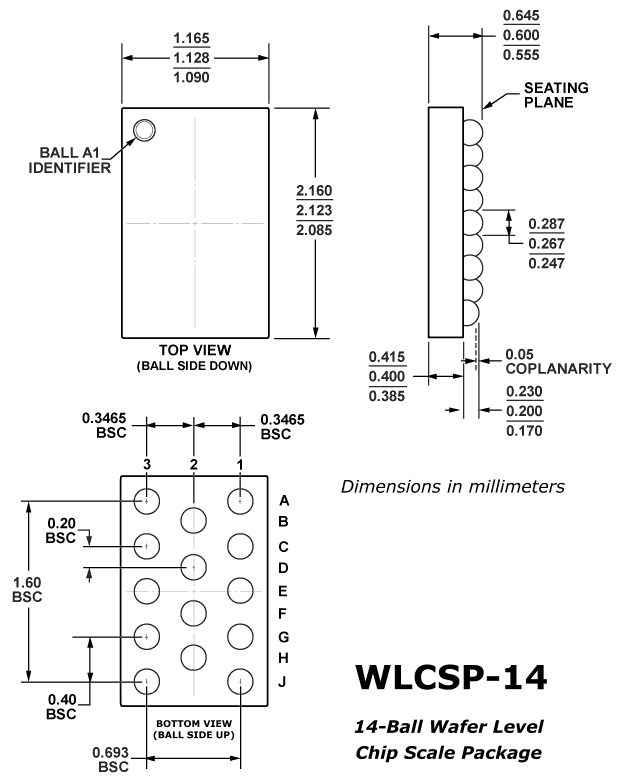

WLCSP-14       2.1x1.3   WLCSP-14
WLCSP-14B       3.0x1.5   WLCSP-14B

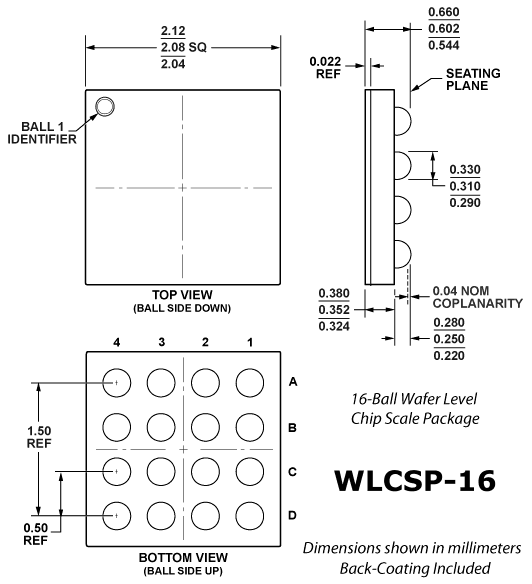

WLCSP-16       2.1x2.1   WLCSP-16
WLCSP-16A           WLCSP-16A

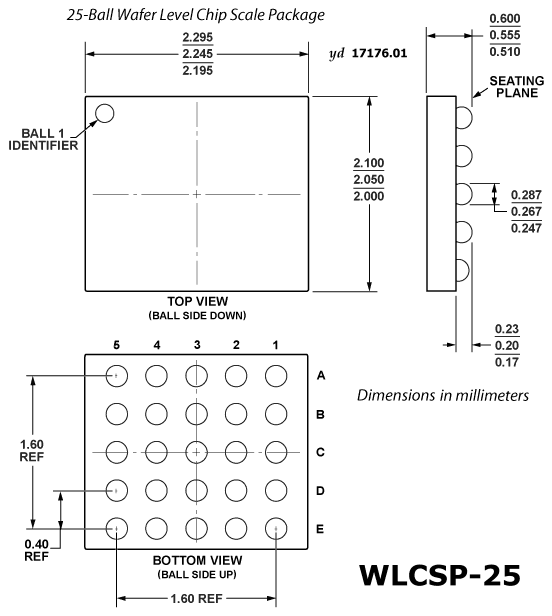

WLCSP-25       2.1x2.3   WLCSP-25

A.7.7
Chips ohne Gehäuse
Unpackaged Chips

Bild kyte JEDEC - Old ProElectron DIN
Dim. XY
JEDEC - New Spezial

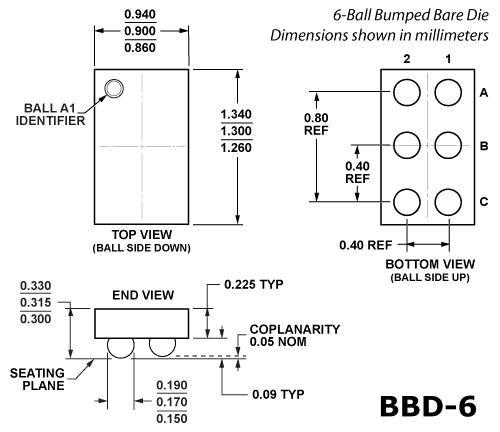

BBD6       1.3x0.9   BBD-6
J2A2 J2A2

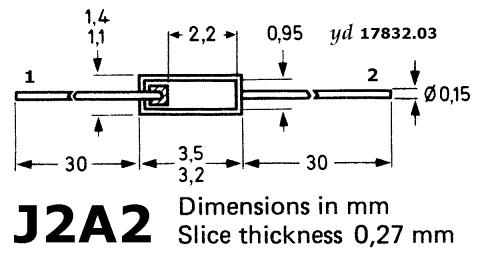

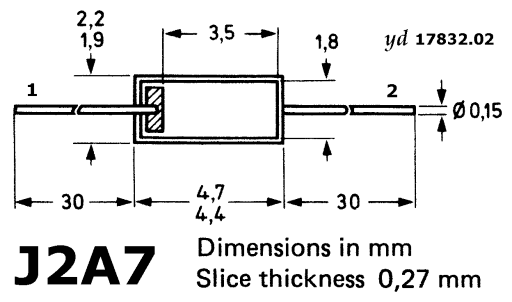

J2A7 J2A7

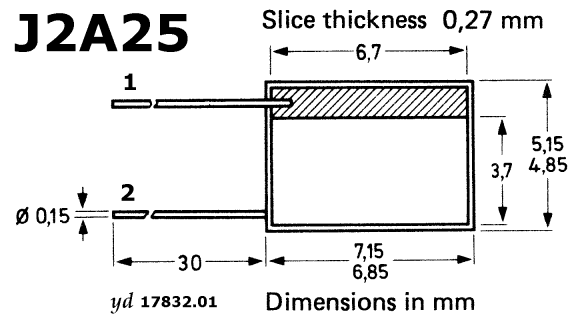

J2A25 J2A25
J2A32 J2A32

Vorige Seite - Previous Page Seitenanfang - Top of Page Inhalt - Table of Contents Start - Top of Document Nächste Seite - Next Page

Copyright © 2018Franz Hamberger, Berlin, Germany

OC604 spez. ASY30 OA150 OC816 KT801B AF102 EM120 KT904B OA5
MP25B OA70 BU208 MGT108 OC612 ALZ10
